绘图前的准备工作：

1.检查图纸分辨率

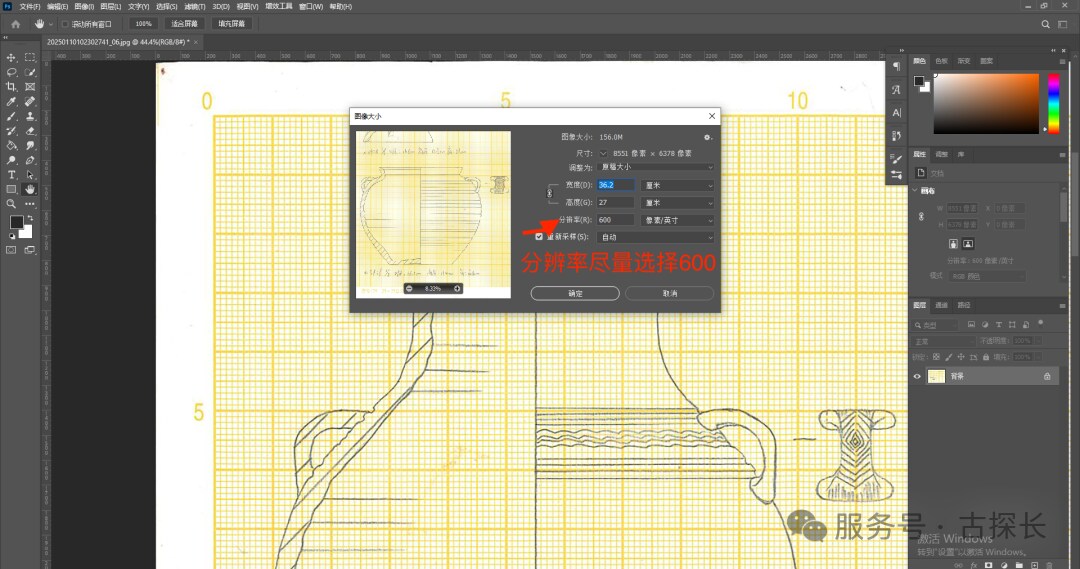

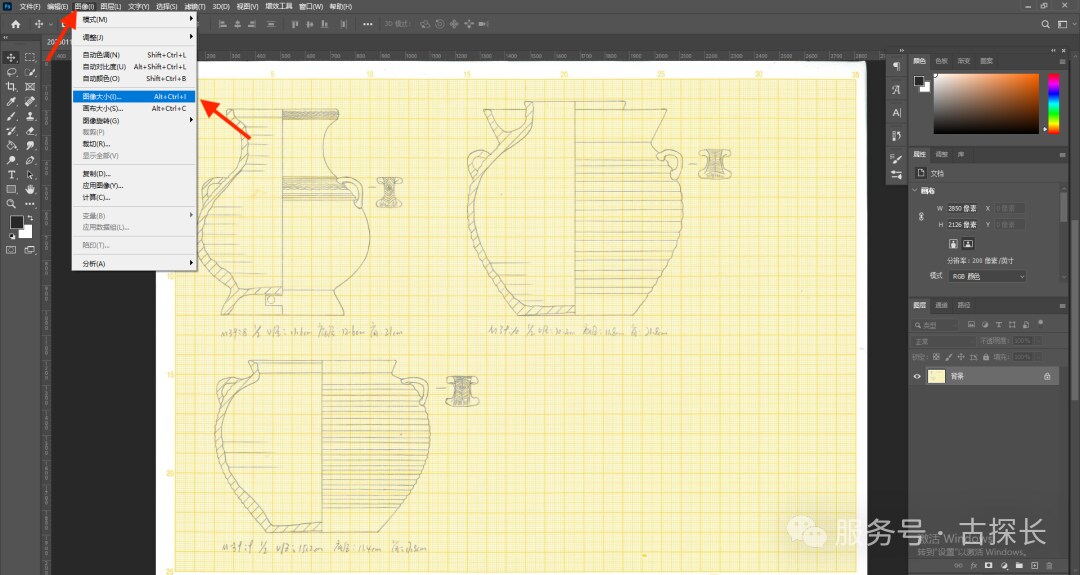

描图前，点击上方工具栏中的“图像”，选择“图像大小”，查看图件分辨率，一般将其调整为600像素。

一、调整图纸

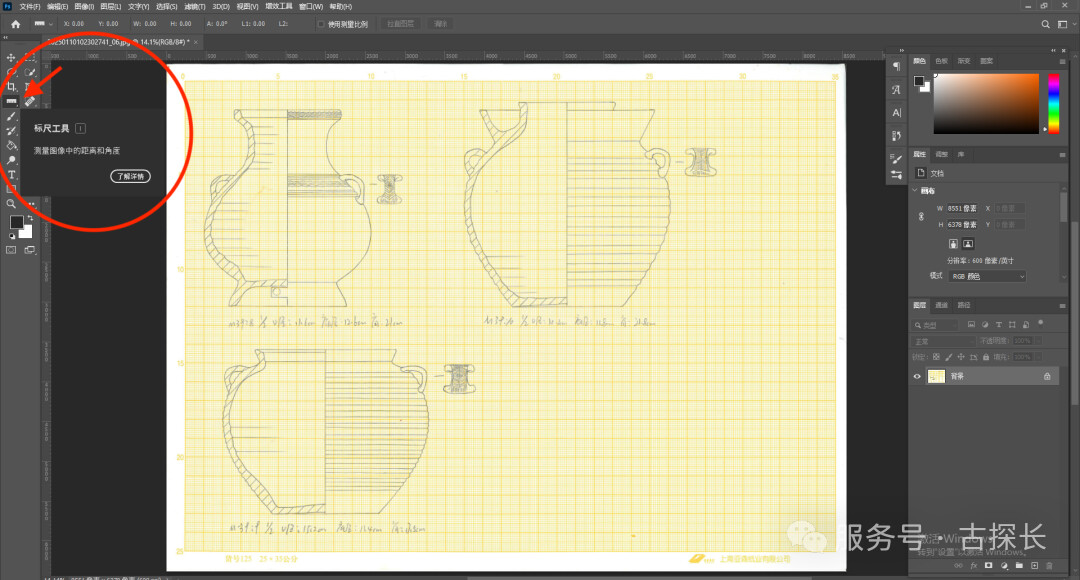

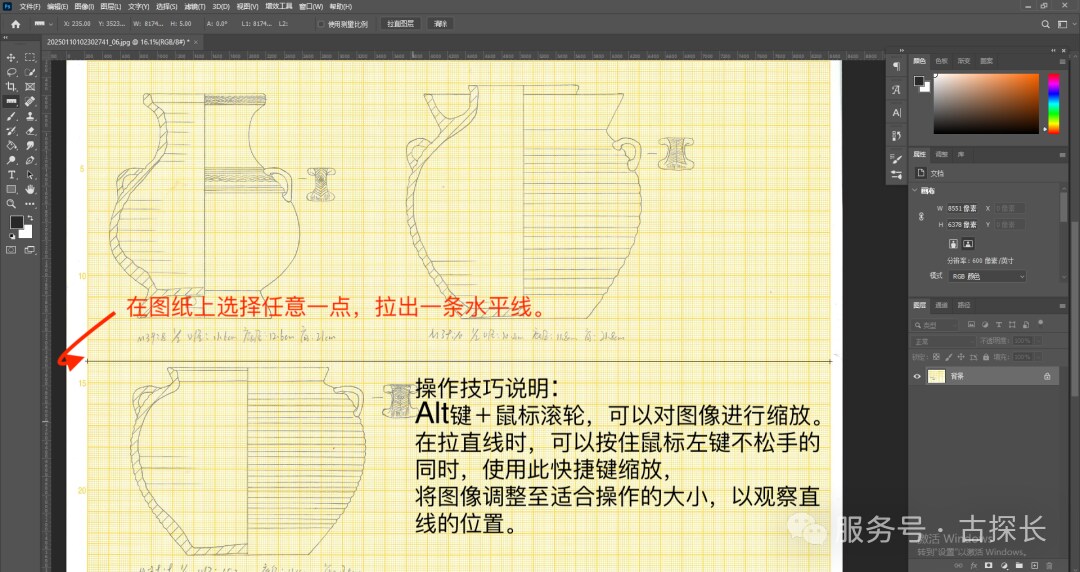

1. 点击左侧工具栏中的“标尺工具”，在图纸上选择任意一点，拉出一条水平线。

操作技巧说明:

Alt键＋鼠标滚轮，可以对图像进行缩放。在拉直线时，可以按住鼠标左键不松手的同时，使用此快捷键缩放，将图像调整至适合操作的大小，以观察直线的位置。

2. 点击上方工具栏中的“图像”

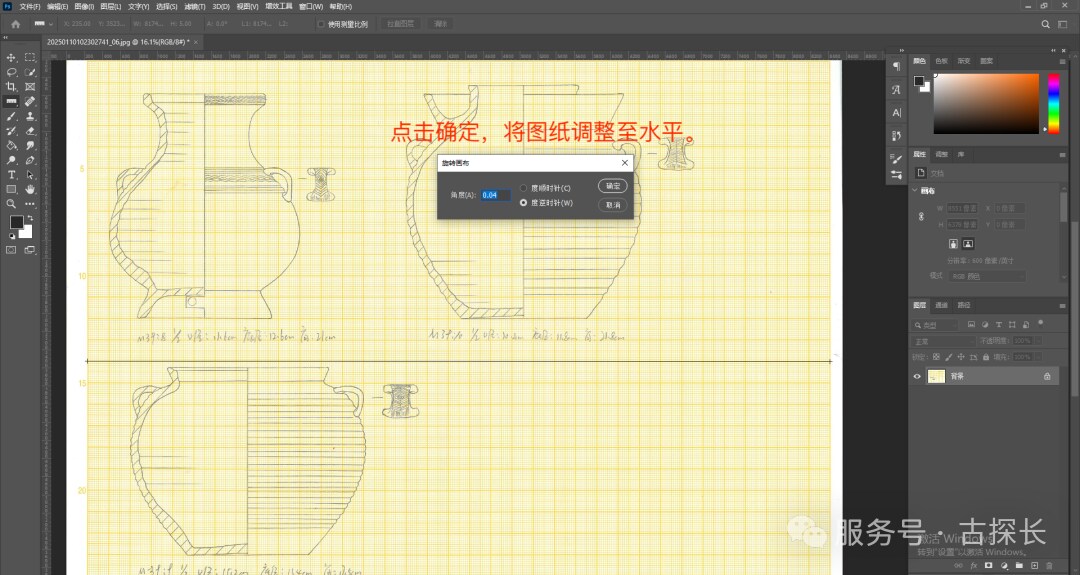

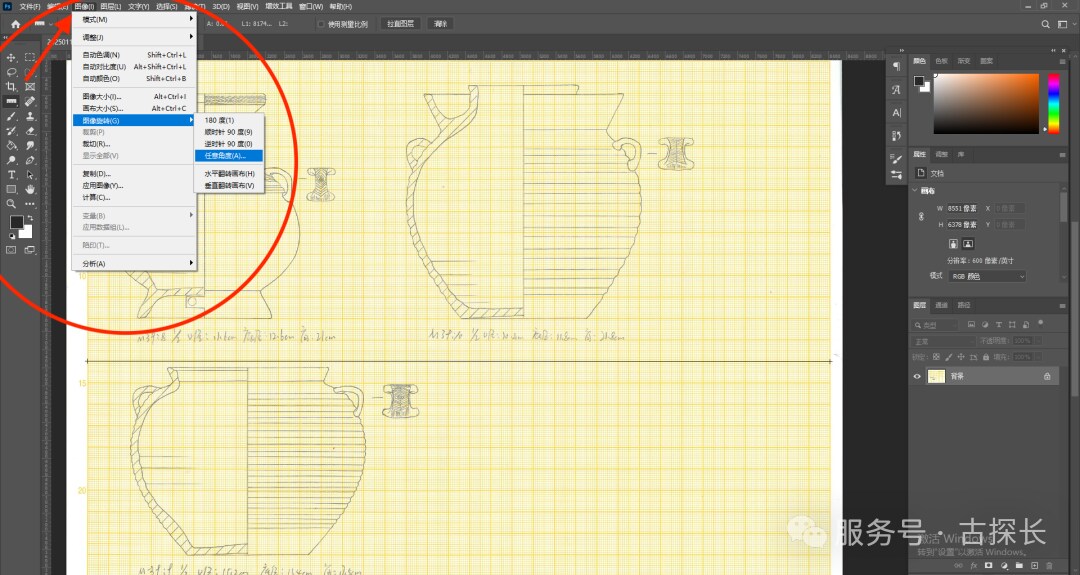

3. 选择“图像旋转”，选择“任意角度”，点击确定，将图纸调整至水平。

二、拼接图像

做资料时，有些图件需要拼接。（不需要拼接可跳过此步骤）

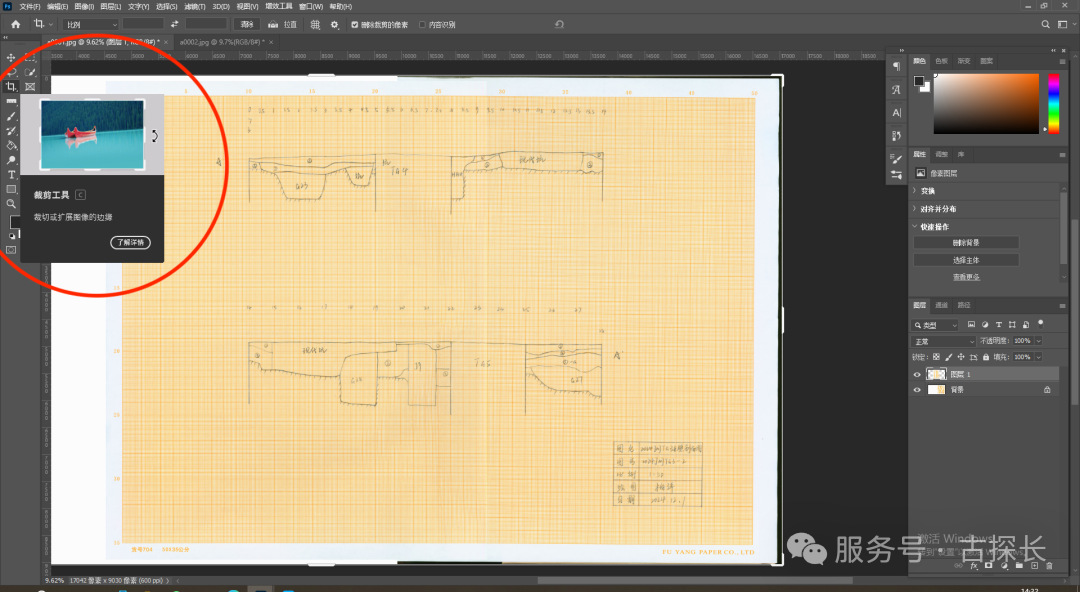

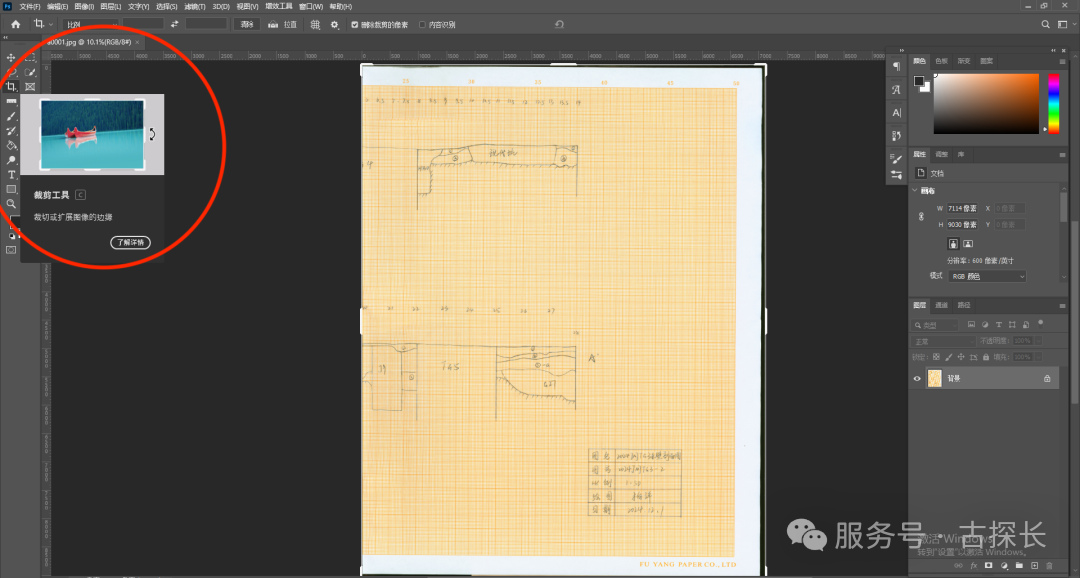

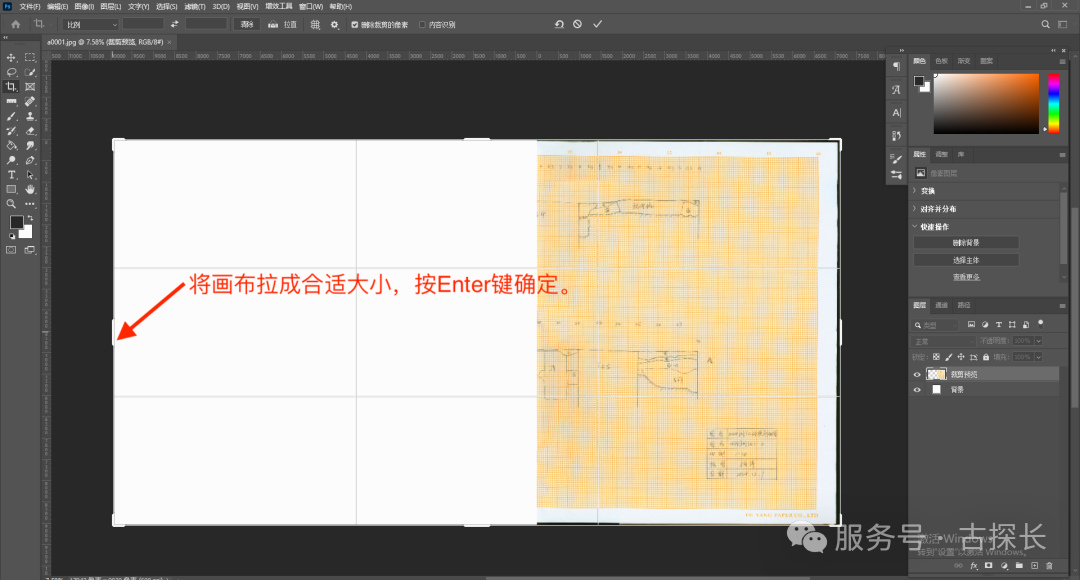

1. 选择一张图像，点击左侧工具栏中的“裁剪工具”，将画布拉成合适大小，按Enter键确定。

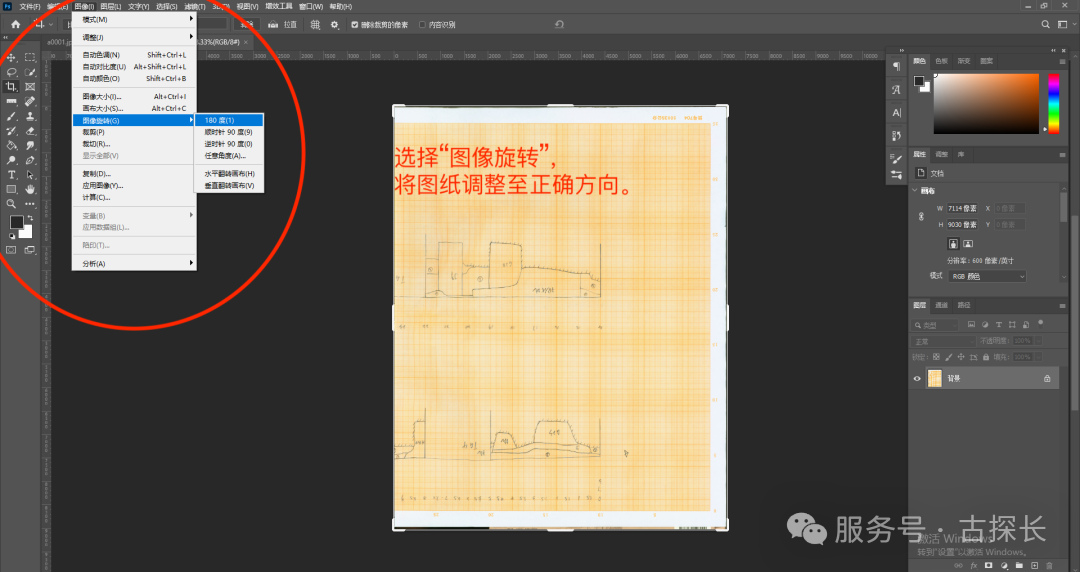

2. 选择另一张图像，点击上方工具栏中的“图像”，选择“图像旋转”，将图纸调整至正确方向。

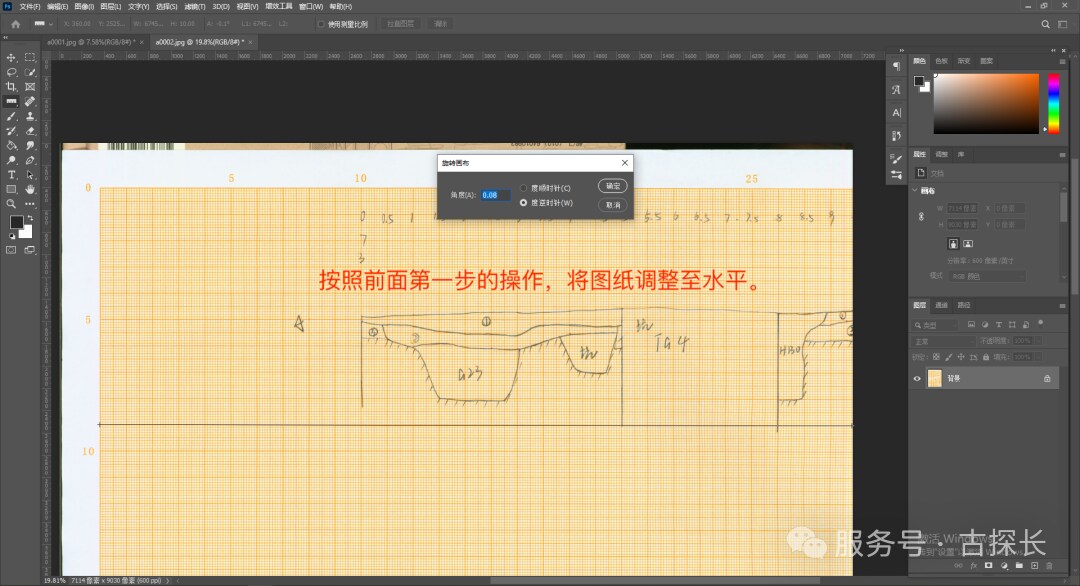

3. 按照前面第一步的操作，将图纸调整至水平。

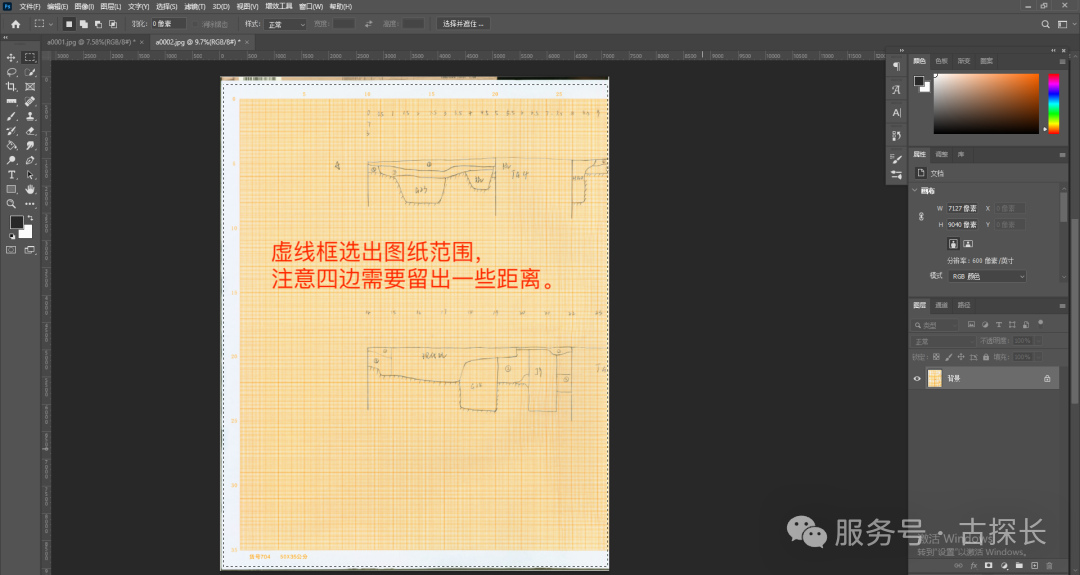

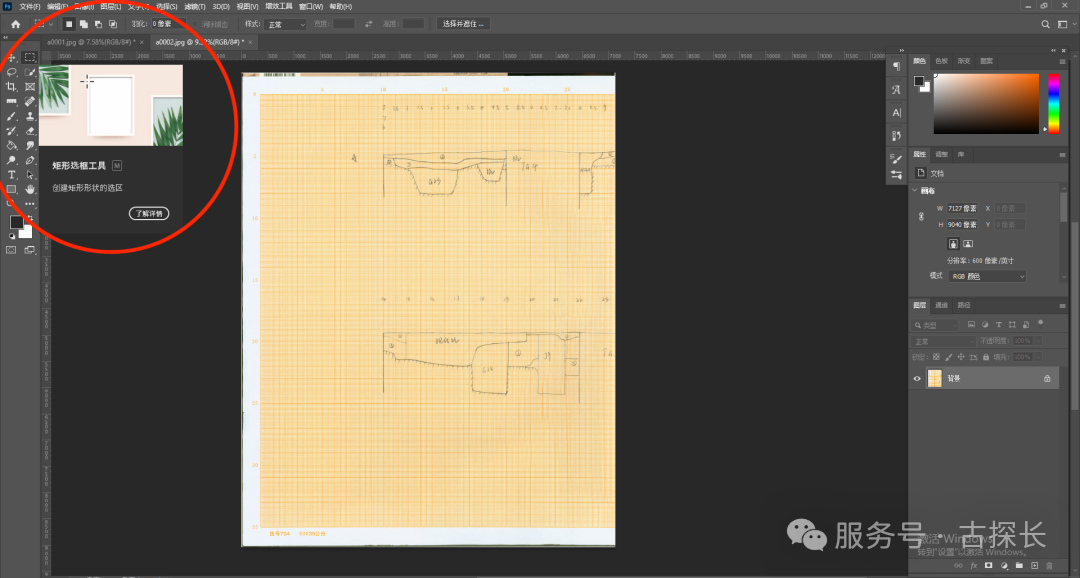

4. 点击左侧工具栏中的“矩形选框工具”，将图纸框选好，注意四边需要留出一些距离。

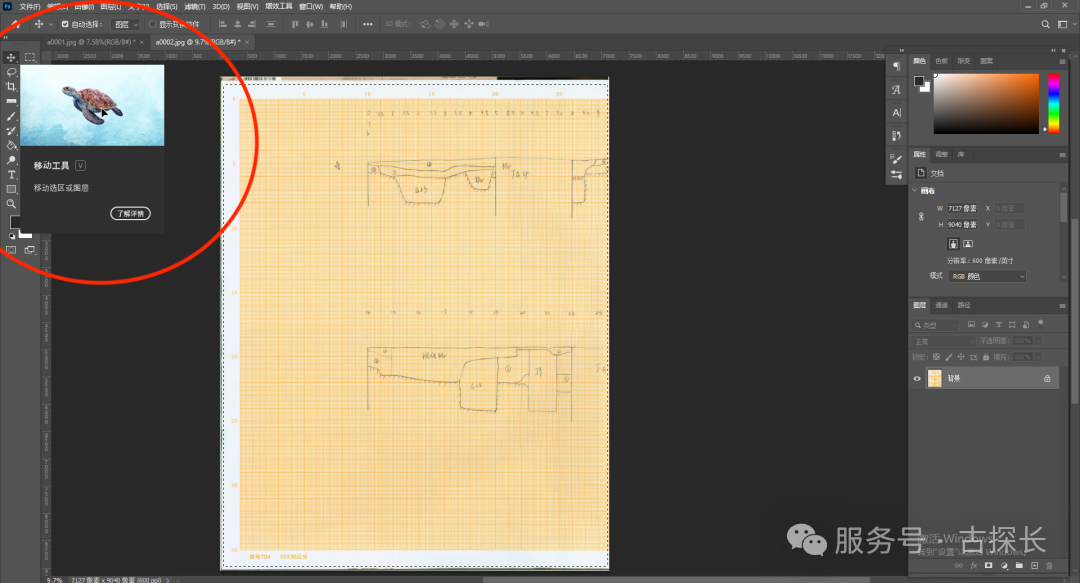

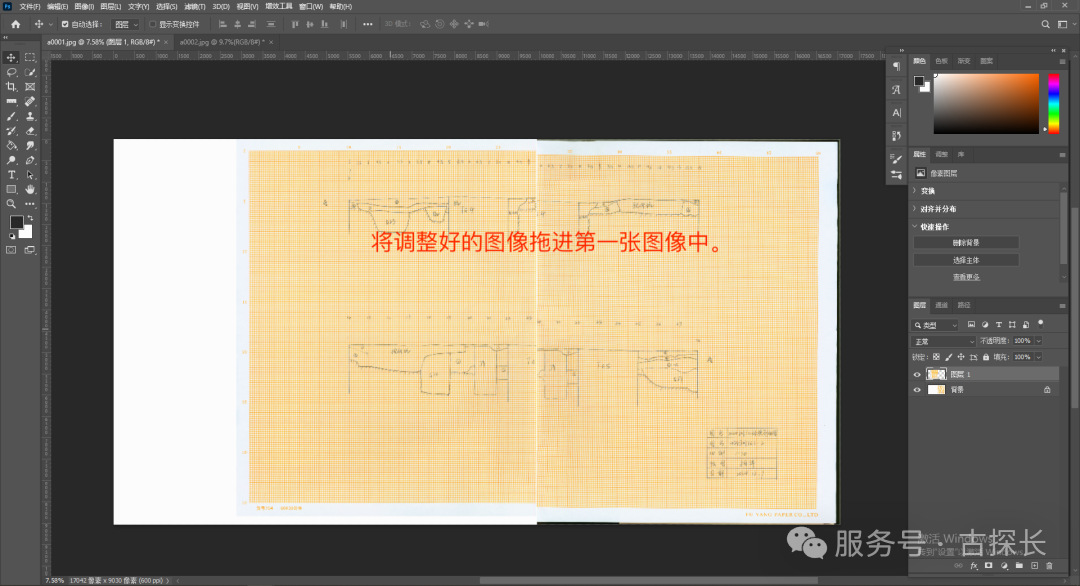

5. 点击左侧工具栏中的“移动工具”，直接将调整好的图像拖进第一张图像中。

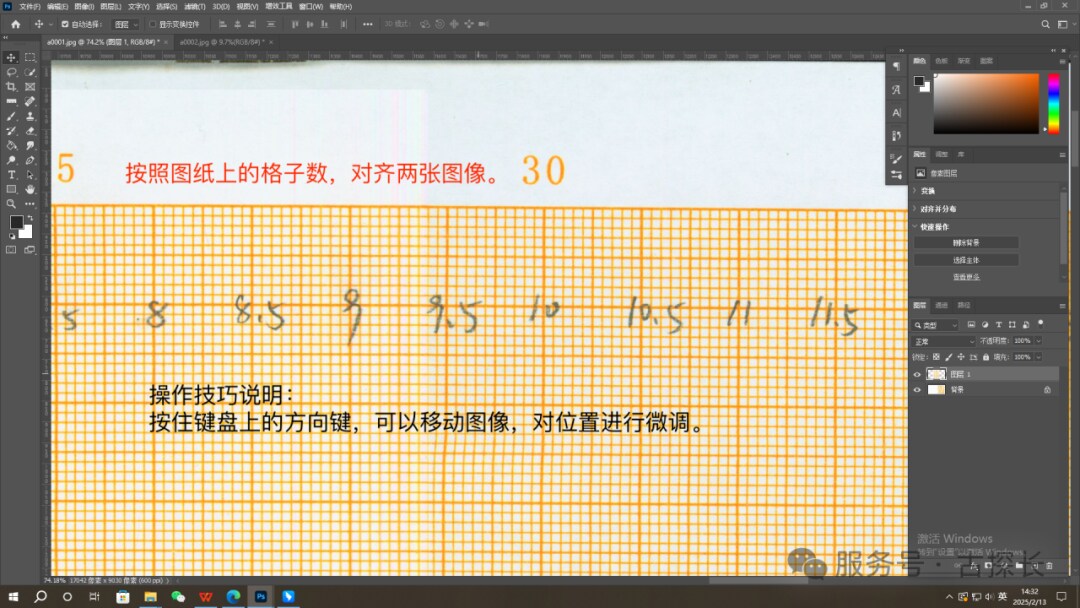

6. 按照图纸上的格子数，对齐两张图像。然后鼠标点击空白处，取消选择当前图层。

操作技巧说明：

按住键盘上的方向键，可以移动图像，对位置进行微调。

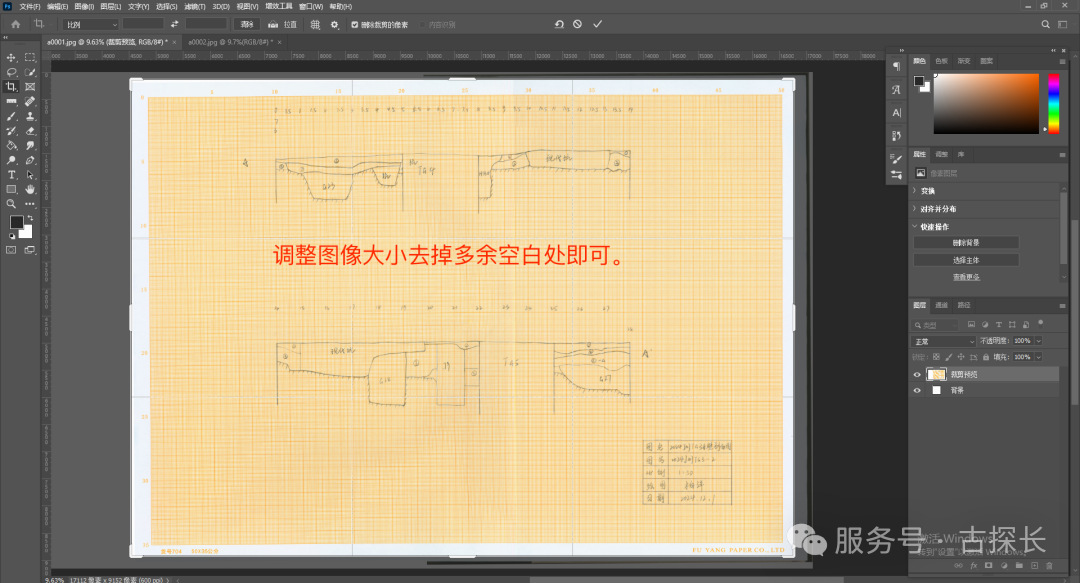

7. 点击左侧工具栏中的“裁剪工具”，调整图像大小去掉多余空白处即可。

三、裁剪图纸

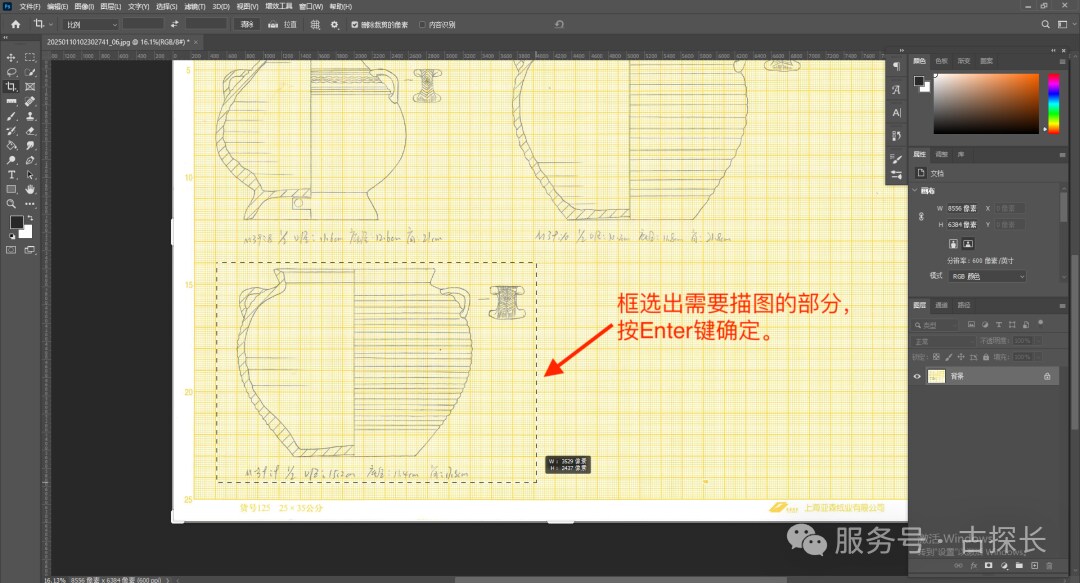

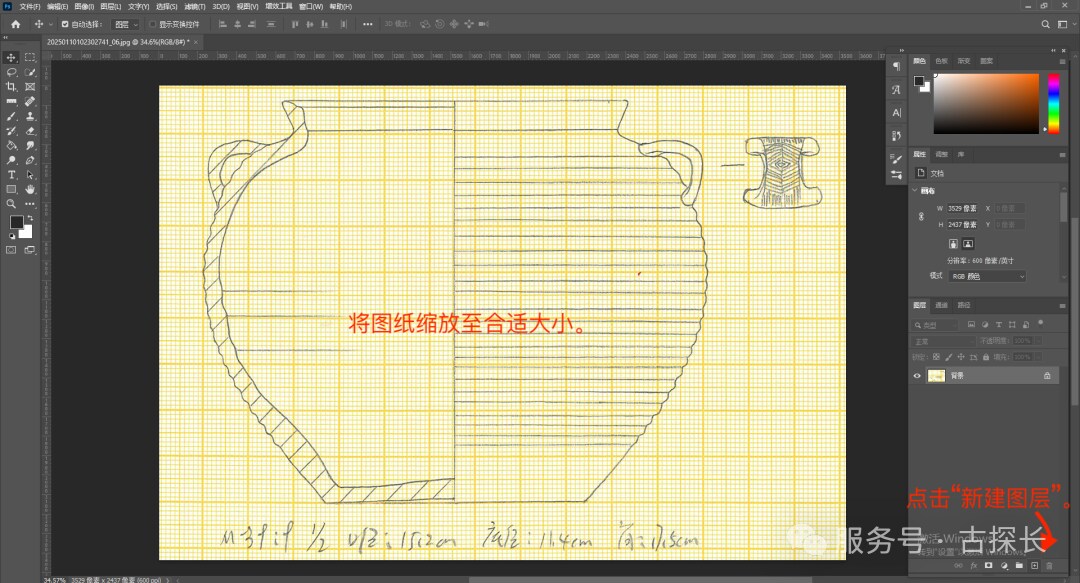

1. 点击左侧工具栏中的“裁剪工具”，框选出需要描图的部分，按Enter键确定，然后将图纸缩放至合适大小。

四、新建图层

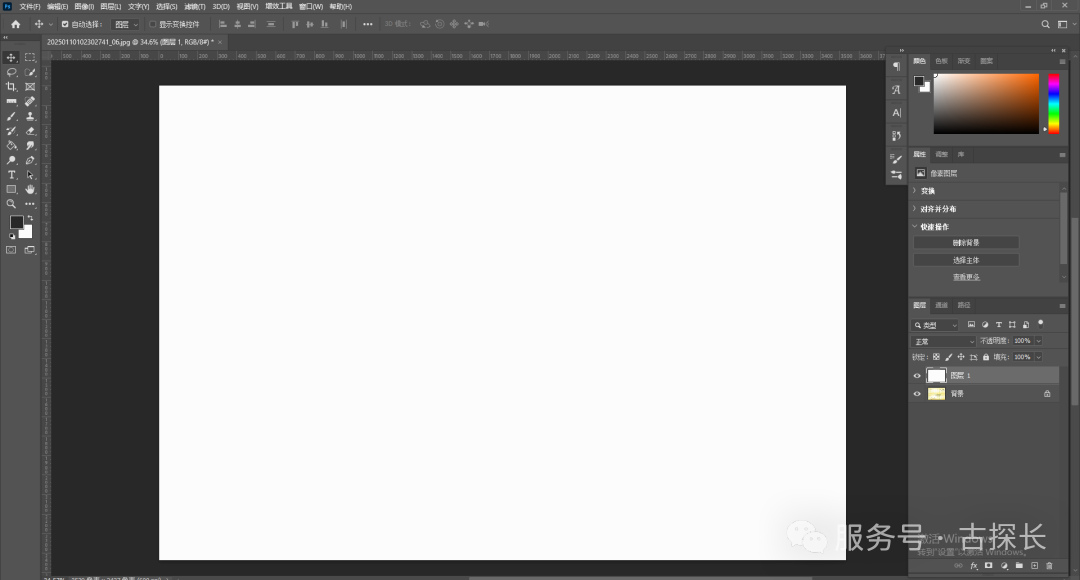

1. 点击右侧工具栏中的“图层”，点击“新建图层”。

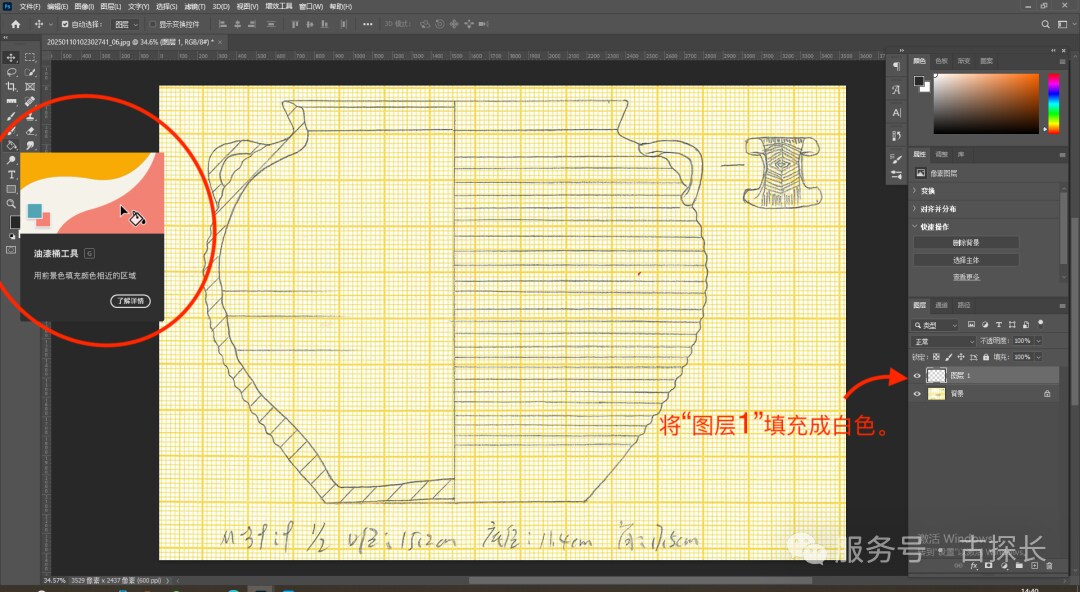

2. 点击左侧工具栏中的“油漆桶工具”或使用快捷键，将“图层1”填充成白色。

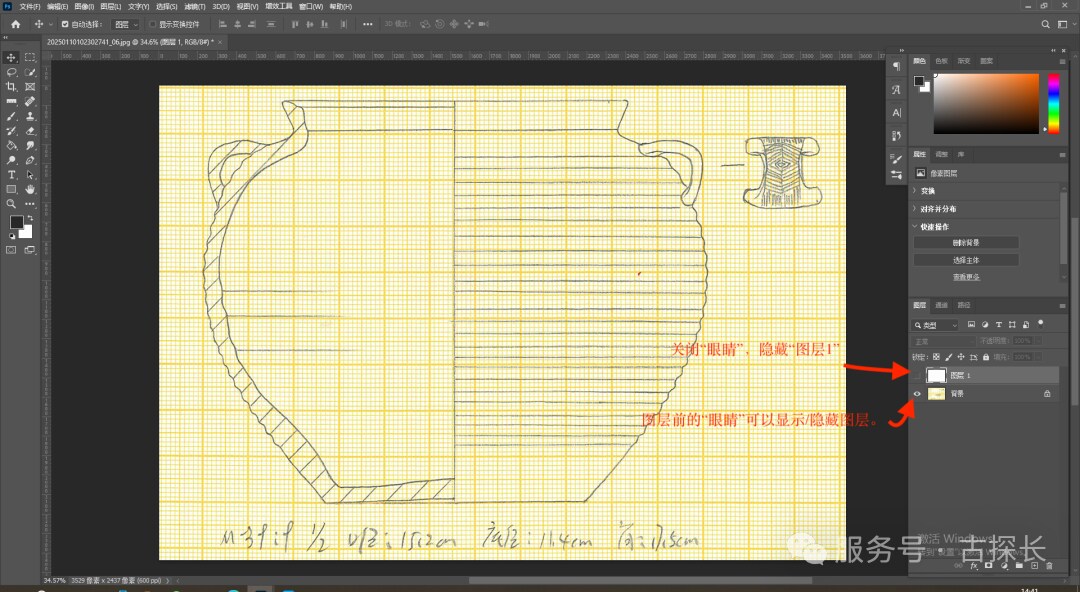

3. 点击“图层1”前的“眼睛”标志，隐藏图层。

操作技巧说明：

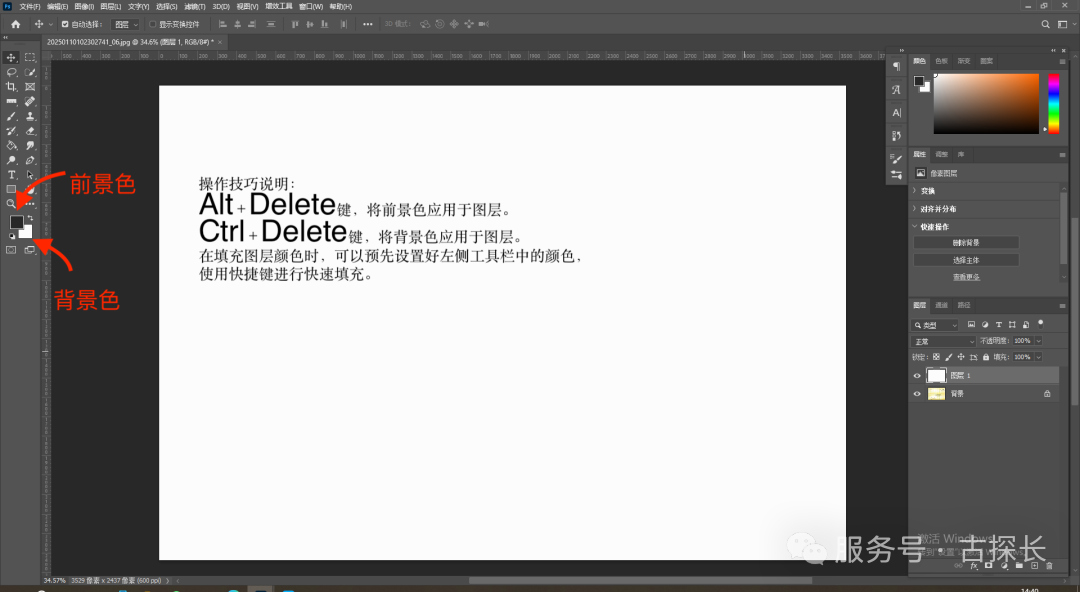

Alt＋Delete键，填充前景色应用于图层。Ctrl＋Delete键，填充背景色应用于图层。在填充图层颜色时，可以预先设置好左侧工具栏中的颜色，使用此快捷键进行快速填充。

五、描器物图

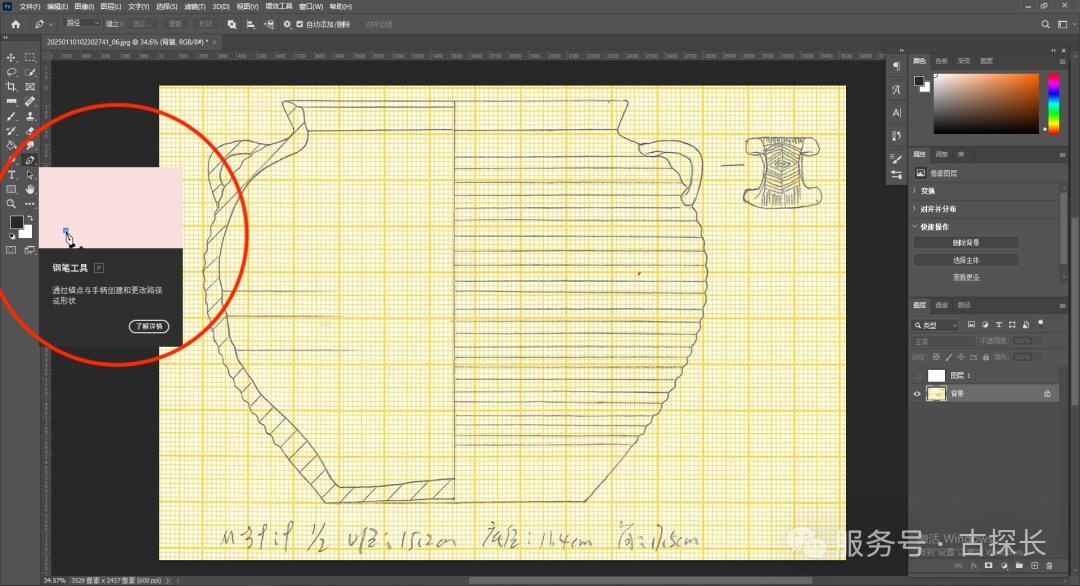

1. 点击左侧工具栏中的“钢笔工具”，按照图纸线条进行描边。

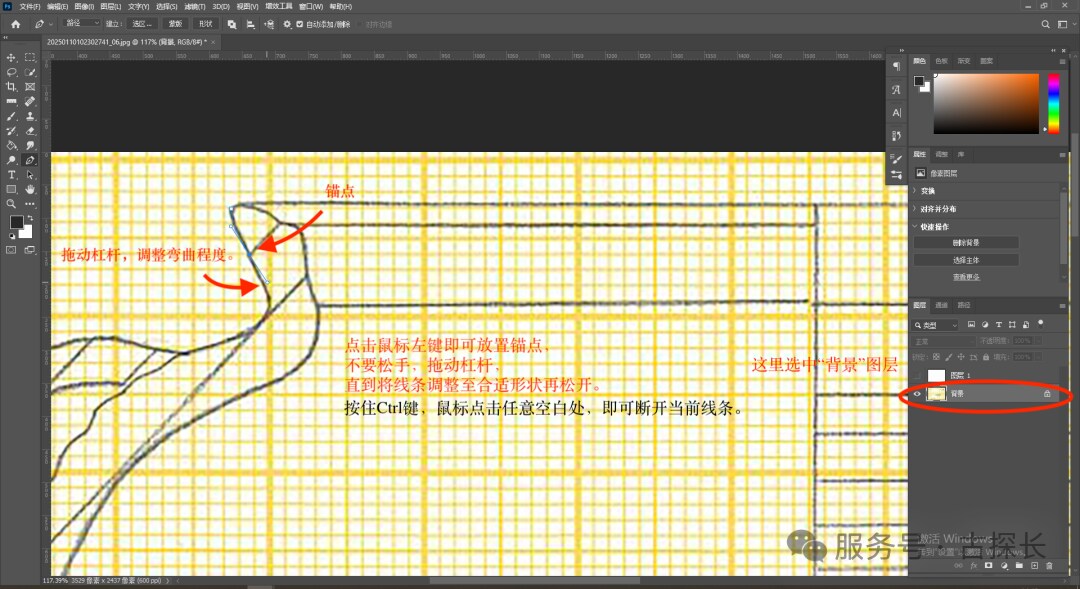

2. 点击鼠标左键即可放置锚点，不要松手，拖动杠杆，可以调整线条的弯曲程度，直到将线条调整至合适形状再松开。

3. 按住Ctrl键，鼠标点击任意空白处，即可断开当前线条，然后再接着绘制下一段，直到描完全部线条。

操作技巧说明：

相交的两条线段之间需要保留出一点距离，避免描边后线条穿出边缘。

4. 点击“图层1”前的“眼睛”标志，显示图层。此时，可以看到描好的线条。

操作技巧说明：

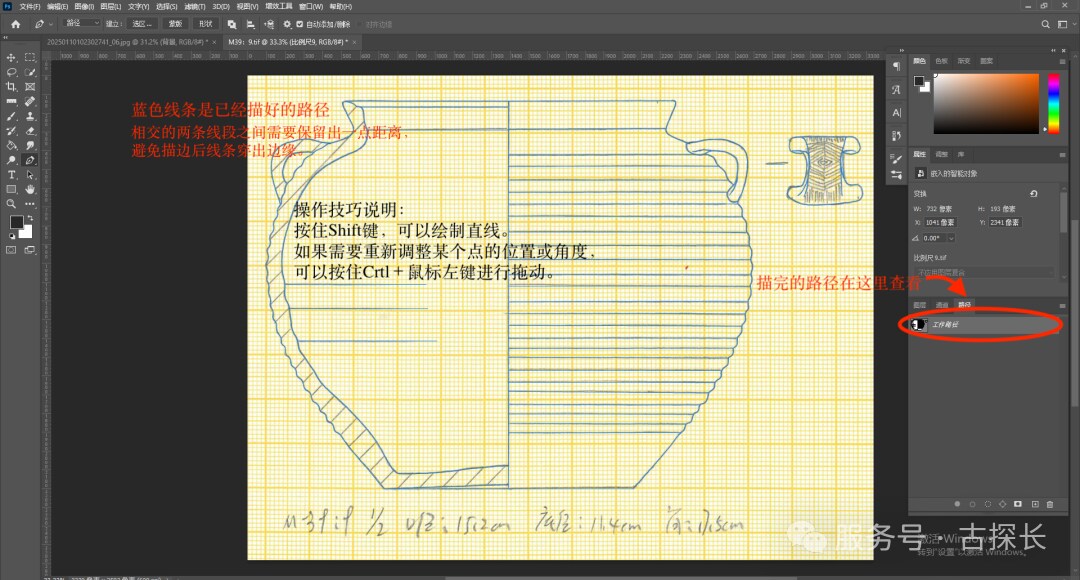

按住Shift键，可以绘制直线。如果需要重新调整某个点的位置或角度，可以按住Crtl＋鼠标左键进行拖动。

六、填充线条

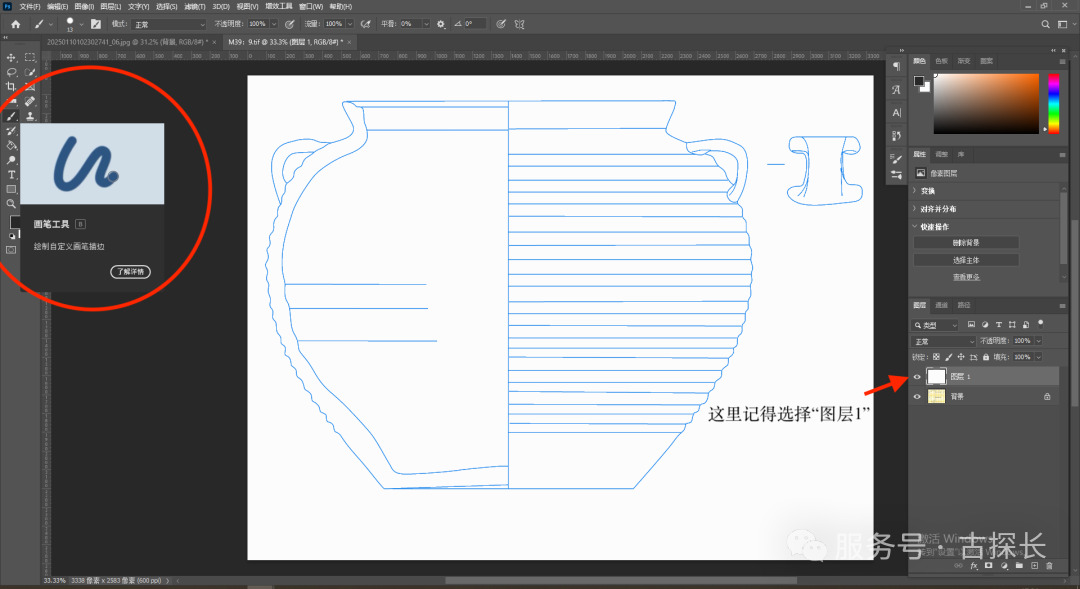

1. 选择“图层1”，点击左侧工具栏中的“画笔工具”进行填充。

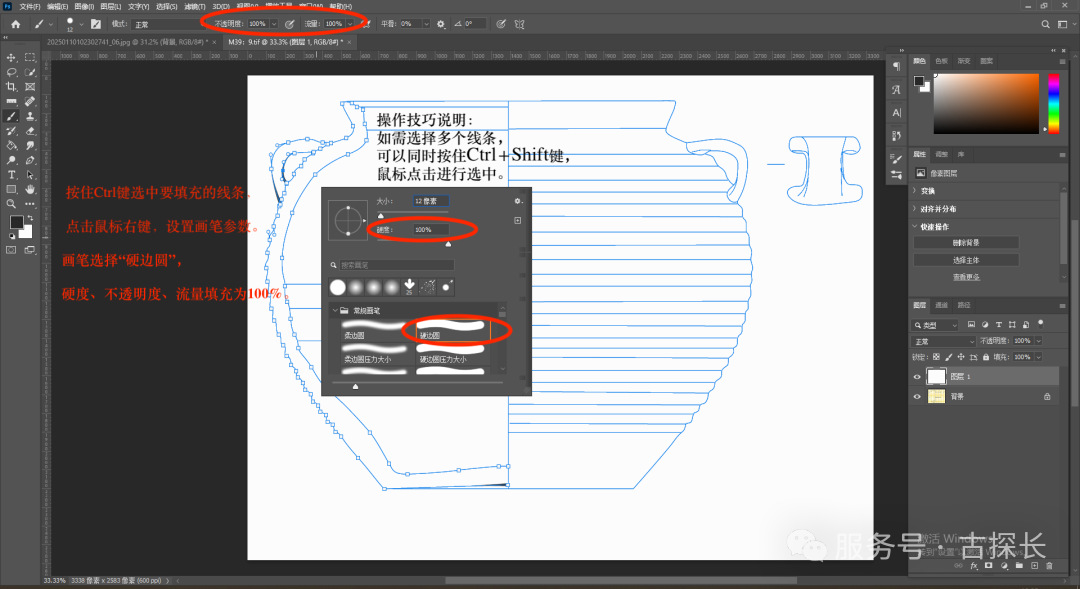

2. 按住Ctrl键选中要填充的线条，点击鼠标右键，设置画笔参数。

操作技巧说明：

如需选择多个线条，可以同时按住Ctrl＋Shift键，鼠标点击进行选中。

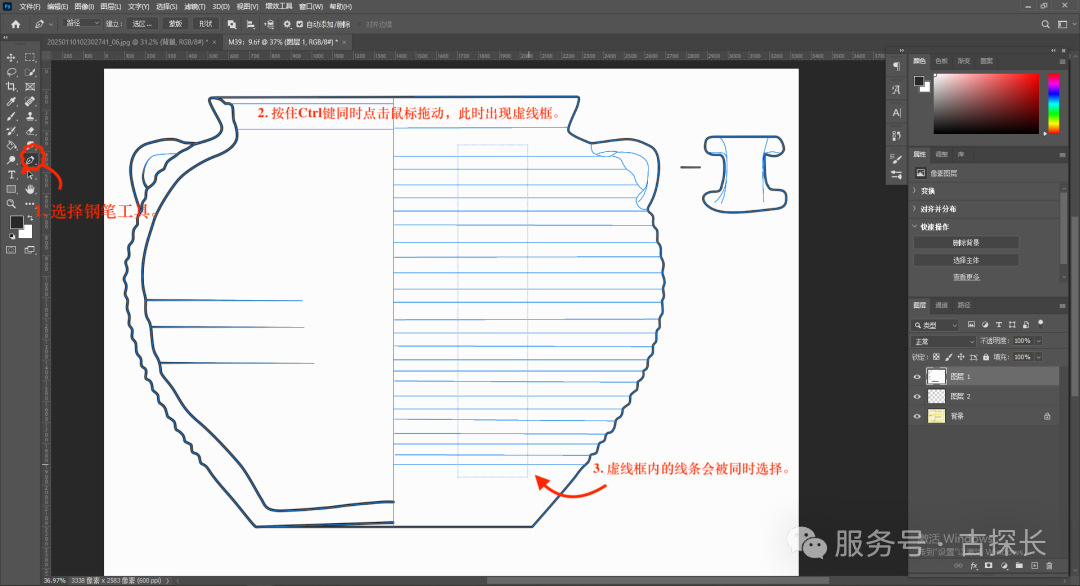

也可以使用“钢笔工具”，按住Ctrl键同时点击鼠标拖动，此时出现虚线框，在虚线框范围内的线条会被同时选择。

画笔形状设置：

选择“硬边圆”，硬度、不透明度、流量填充为100%。

画笔大小设置：

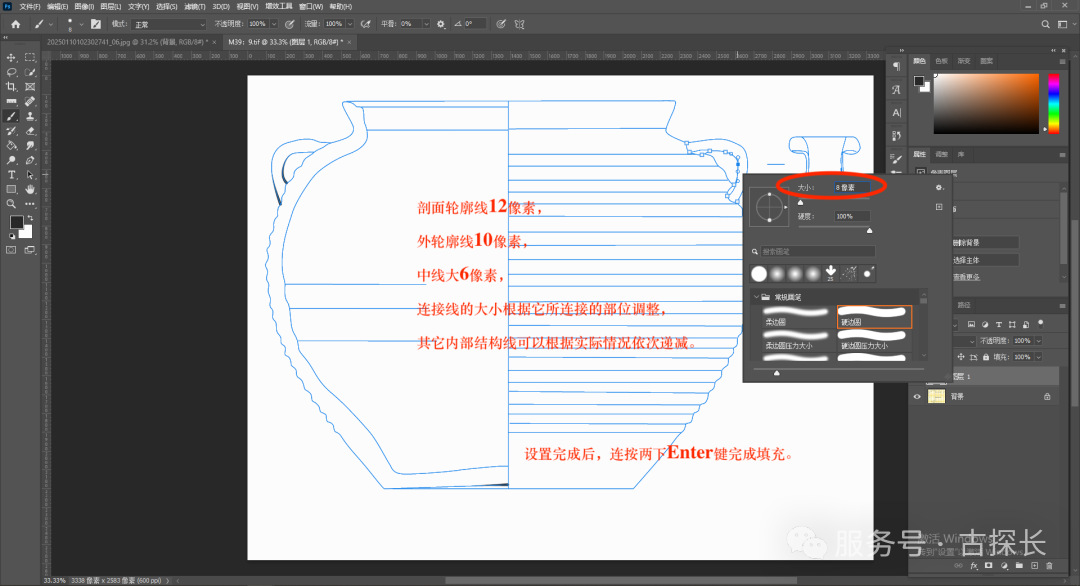

剖面轮廓线大小填充为12像素，外轮廓线大小填充为10像素，中线大小填充为6像素。

连接线的大小根据它所连接的部位调整，连接剖面用12像素，连接外轮廓用10像素，连接中线用6像素。

其它内部结构线的像素大小，可以根据实际情况依次递减。

比如，耳朵处的内结构线大小可以填充为8像素，连接线从耳朵处的外轮廓线引出纹饰部分，则填充为10像素。

3. 设置完成后，连按两下Enter键完成填充。

操作技巧说明：

Ctrl＋H键，可以显示/隐藏钢笔路径，随时观察填充后的线条。

七、渐隐线条处理

1. 点击左侧工具栏中的“画笔工具”，选中需要填充的线条。

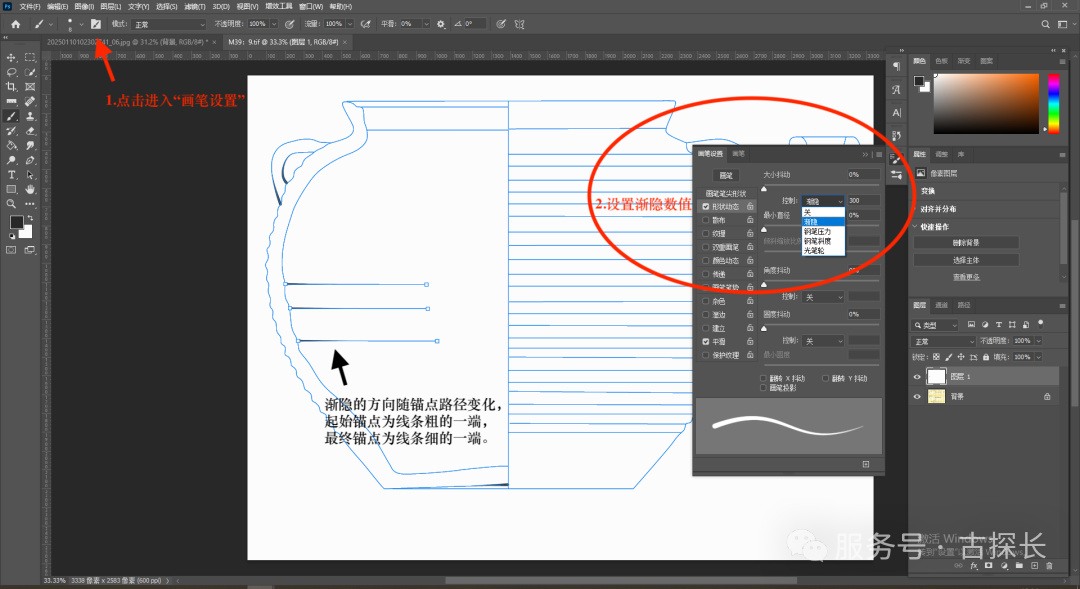

2. 点击上方工具栏中的“画笔设置”，选择“形状动态”，选择“渐隐”，根据实际情况调整数值，连按两下Enter键进行填充。

操作技巧说明：

渐隐的方向随锚点路径变化，起始锚点为线条粗的一端，最终锚点为线条细的一端。

如需改变渐隐线的方向，可使用“钢笔工具”在渐隐线需要消失的一端，给当前线条新增一个锚点作为最终锚点。

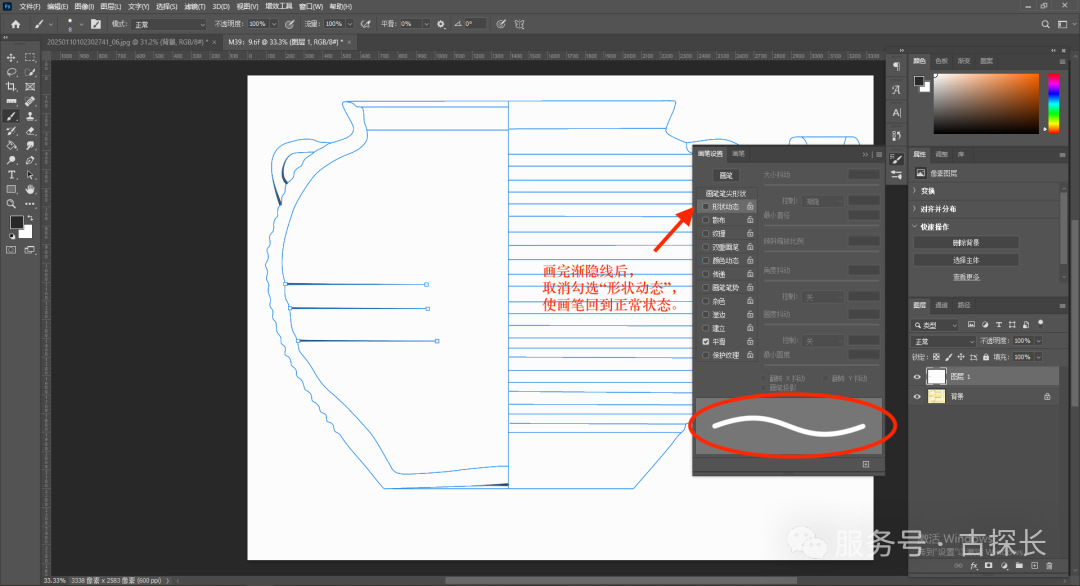

3. 画完渐隐线后，取消勾选“形状动态”，使画笔回到正常状态，以免影响其他线条的绘制。

八、纹饰处理

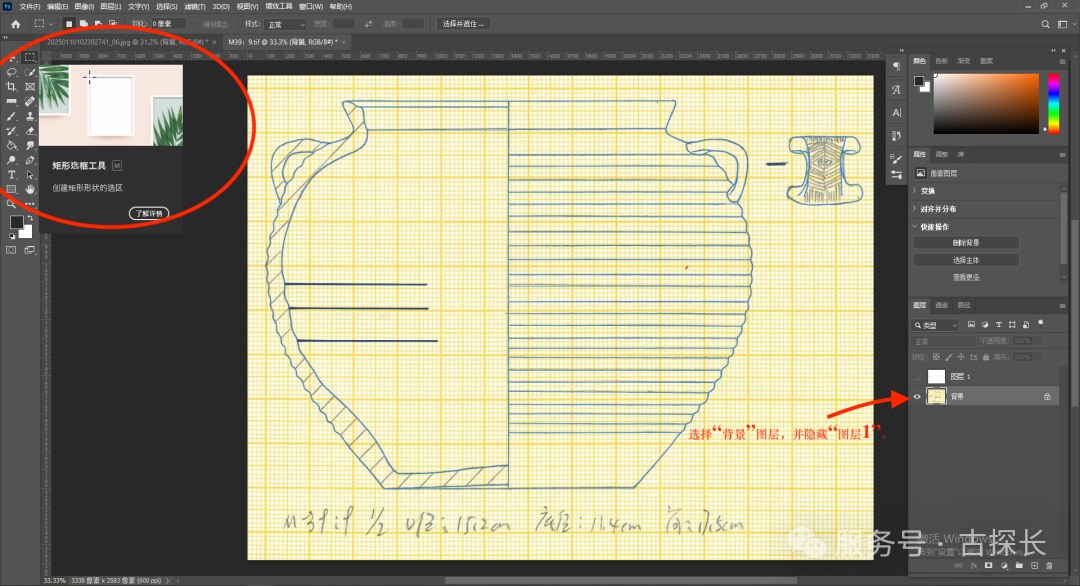

1. 选择“背景”图层，并隐藏“图层1”。

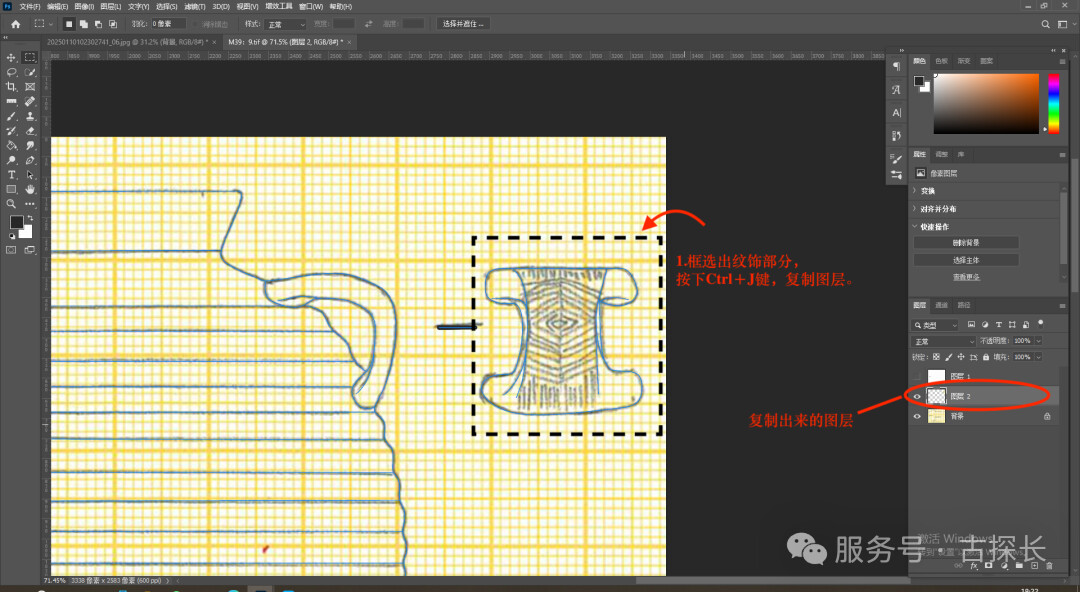

2. 点击左侧工具栏的“矩形选框工具”，框选出纹饰部分。

3. 按下Ctrl＋J键，复制图层，并将隐藏“背景”图层。

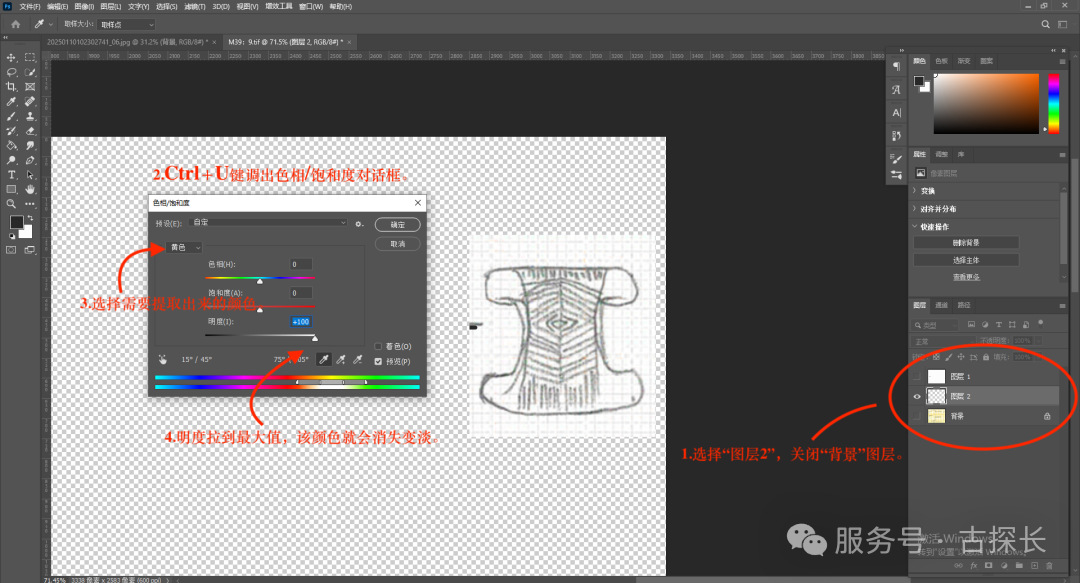

4. Ctrl＋U键调出色相/饱和度对话框。

5. 选择需要提取出来的颜色，将明度拉到最大值，该颜色就会消失变淡。

比如，在这张图里选择“黄色”进行提取。

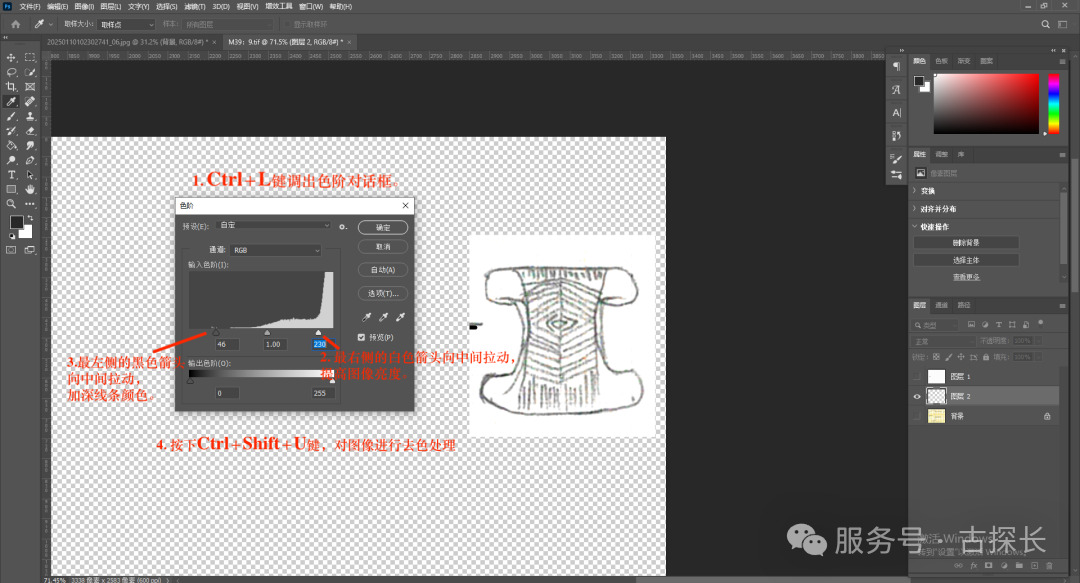

6. 提取颜色后，Ctrl＋L键调出色阶对话框。

7. 将最右侧的白色箭头向中间拉动，提高图像亮度。将最左侧的黑色箭头向中间拉动，加深线条颜色。

8. 按下Ctrl＋Shift＋U键，对图像进行去色处理，减去图像中其它斑驳的颜色，只留下黑白色。

9. 调整好图像颜色，检查没有其它杂色后，显示并选择“图层1”。

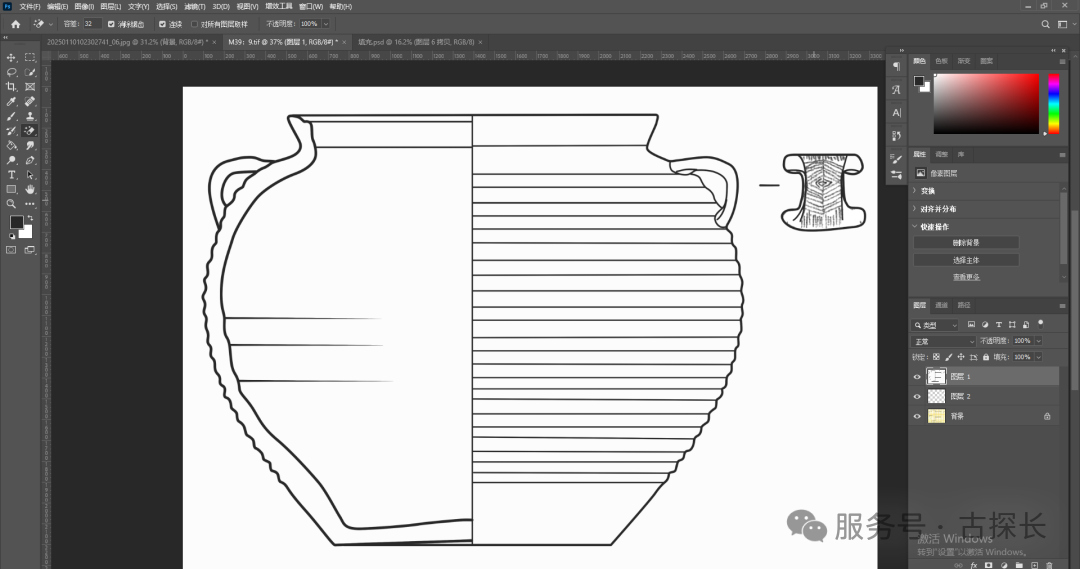

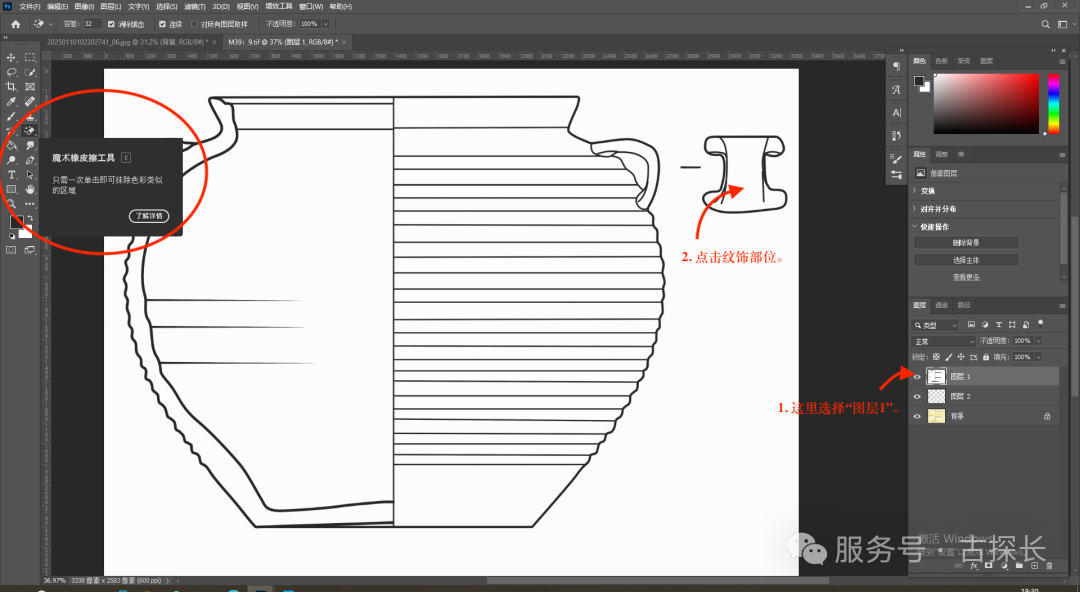

10. 选择左侧工具栏中的“魔术橡皮擦工具”，点击需要加上纹饰的部分，纹饰就出现了。

操作技巧说明：

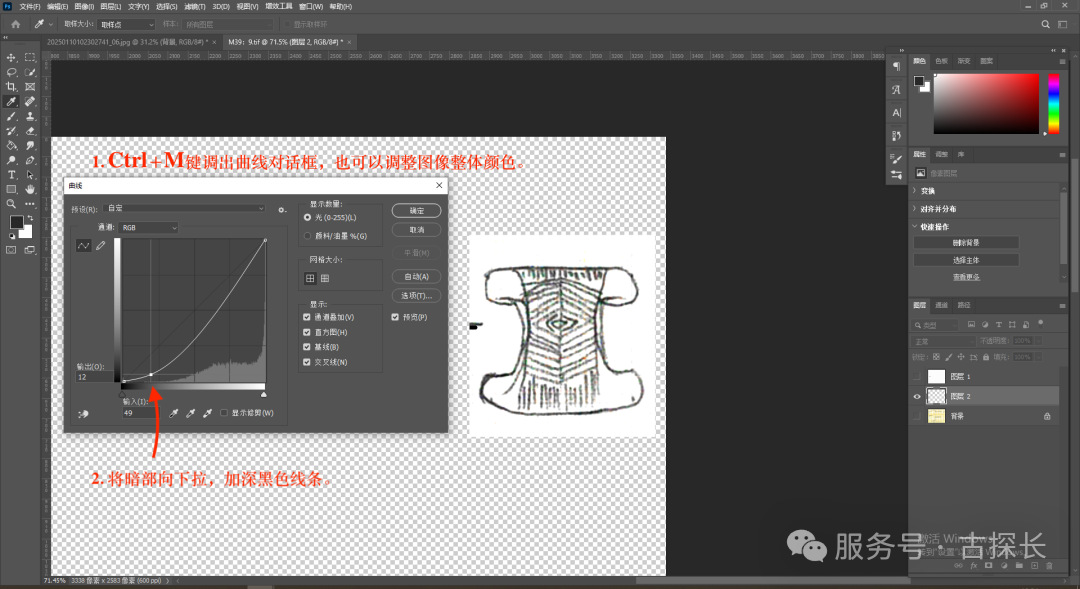

Ctrl＋M键调出曲线对话框，也可以调整图像整体颜色。

九、剖线处理

添加剖线图案

1. 在工具包中，找到“填充”psd格式文件并打开，里面有几种不同规格的剖线。

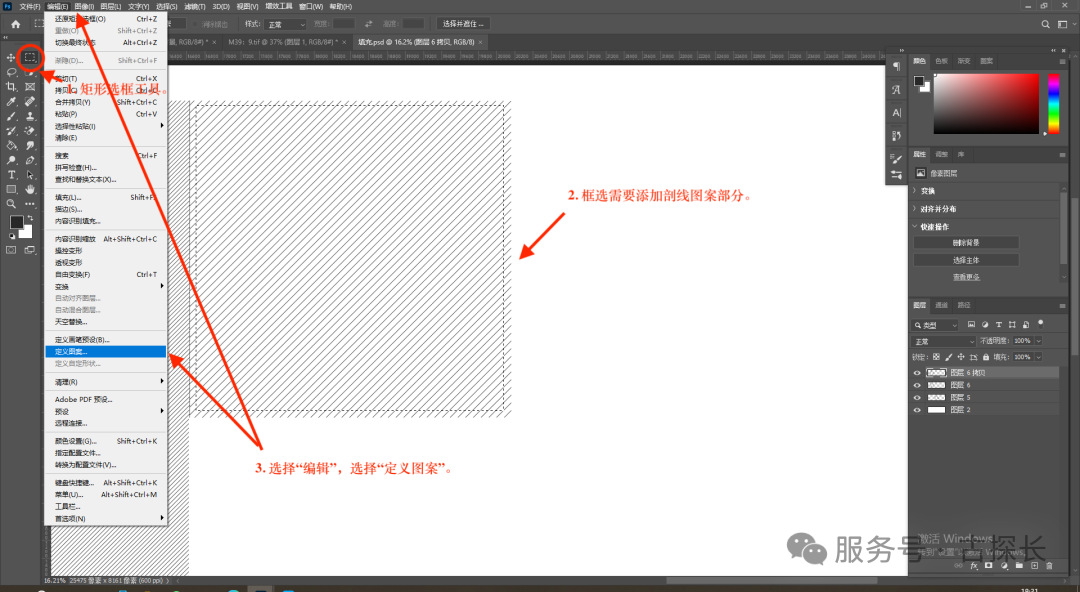

2. 点击左侧工具栏中的“矩形选框工具”。

3. 框选好需要添加的图案部分后，点击上方工具栏中的“编辑”，选择“定义图案”，命名为“剖线”，点击确定即可添加图案。

4. 其他规格的剖线图案也按照上述步骤添加。

填充剖线图案

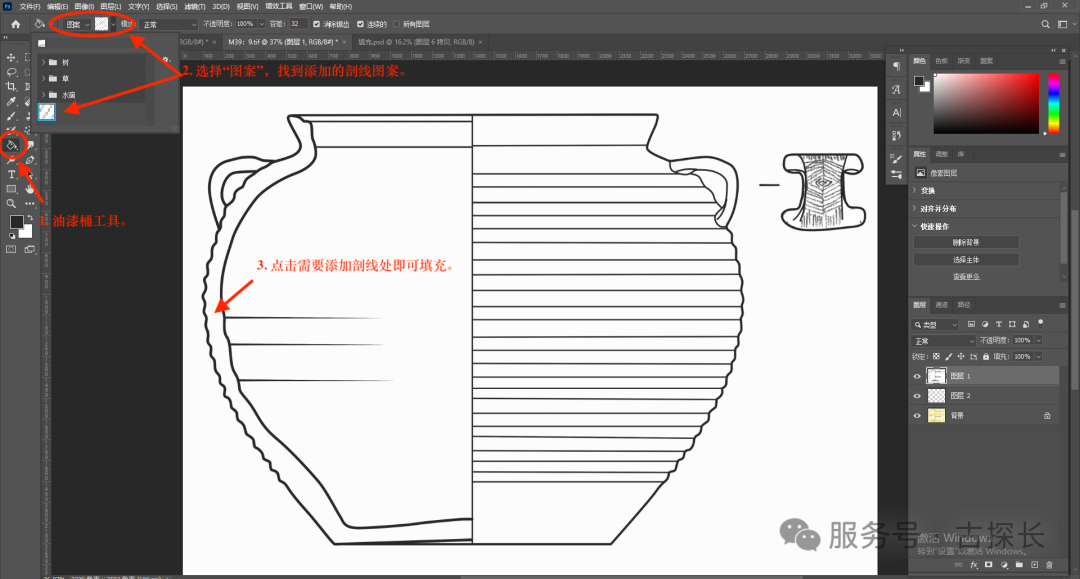

1. 选择“图层1”，点击左侧工具栏中的“油漆桶工具”。

2. 选择上方工具栏中的“图案”，选择预设好的剖线图案。

3. 点击需要添加剖线的地方，即可完成填充。

操作技巧说明：

一个项目的图件必须用同一种规格的剖线，具体视实际情况而定。

十、添加比例尺

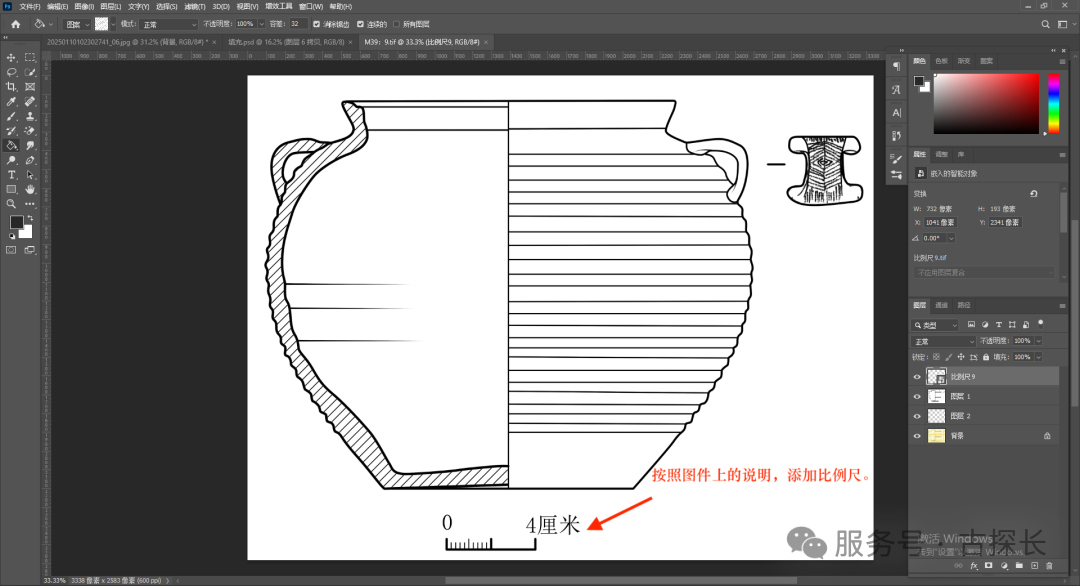

按照图件上的说明，将工具包中的比例尺添加进来，放置在合适位置。

十一、保存图件

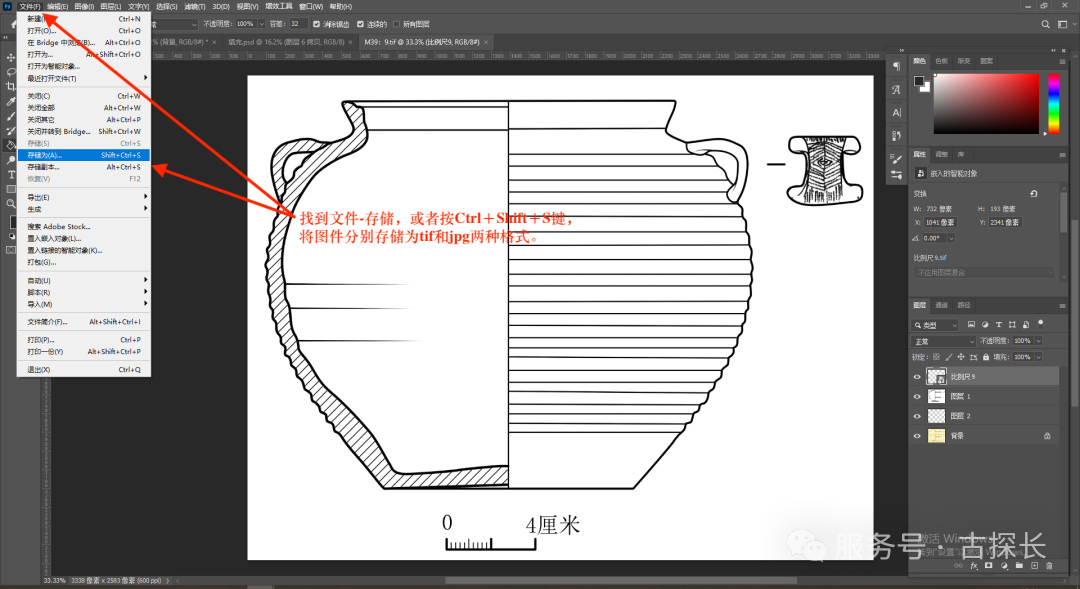

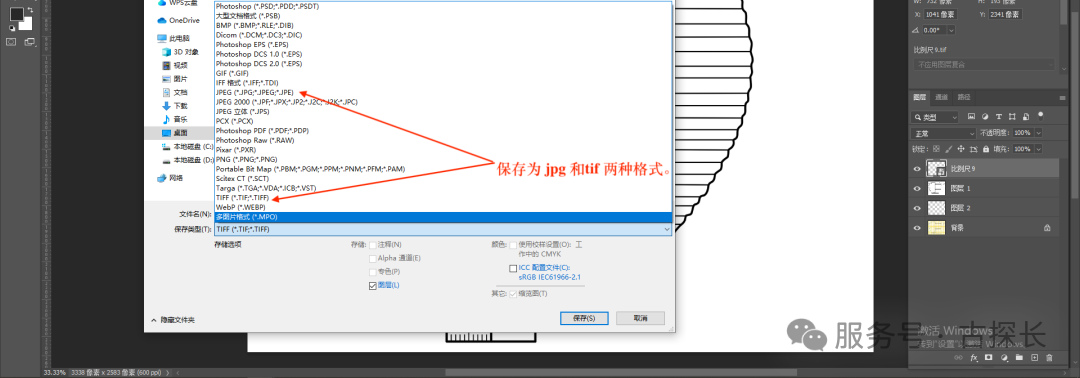

1. 按下Ctrl＋Shift＋S键，将图件分别存储为 tif 和 jpg 两种格式。

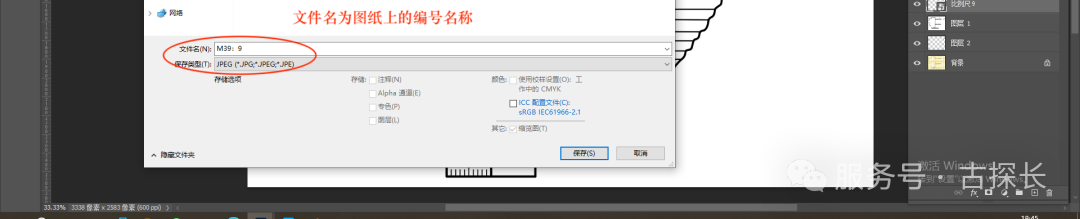

2. 文件名为图纸上的编号名称，品质选择最佳。

操作技巧说明：

由于PS版本问题，保存jpg格式的文件，也可以选择上方工具栏的“文件”，选择“存储副本”中找到。

存储之后，一张器物图的绘制就算完成了。
