如果说以调查、勘探、发掘等手段科学地获取实物资料，是田野考古工作的核心。那么文字、照片、绘图则共同构成了考古工作中最重要的基础资料。

各种遗迹、遗物的形状与特征，可以用文字来描述，但是难以做到直观准确。照片直观而且有真实感，但难以反映各个部位的具体尺寸等信息。而绘图则可以做到准确地反映遗存的信息。

那么，问题来了！

“什么是考古绘图” ？

考古绘图是应用制图学的理论，绘制遗迹图和遗物图的方法和技术，与传统绘图不同，它结合了考古学研究的特点，强调科学性、准确性和规范性，在表达上更偏向于一种几何作图。

简单来说，考古绘图就是借用了制图学中的投影原理和规则，根据测量到的数据，精确地绘制出符合要求的图像。

01  “考古绘图的方法”

考古绘图主要有手工测量绘图和计算机制图两种。

其中，手工绘图是最基础、使用最广泛的绘图方式，适用于绘制结构简单，形状规则的遗迹、遗物。

特别是在考古发掘现场条件有限的情况下，手工绘图的方式更加适合便捷。

田野考古绘图一般采用正投影法中的第三角画法，有时也根据需要采取透视投影和斜投影法。

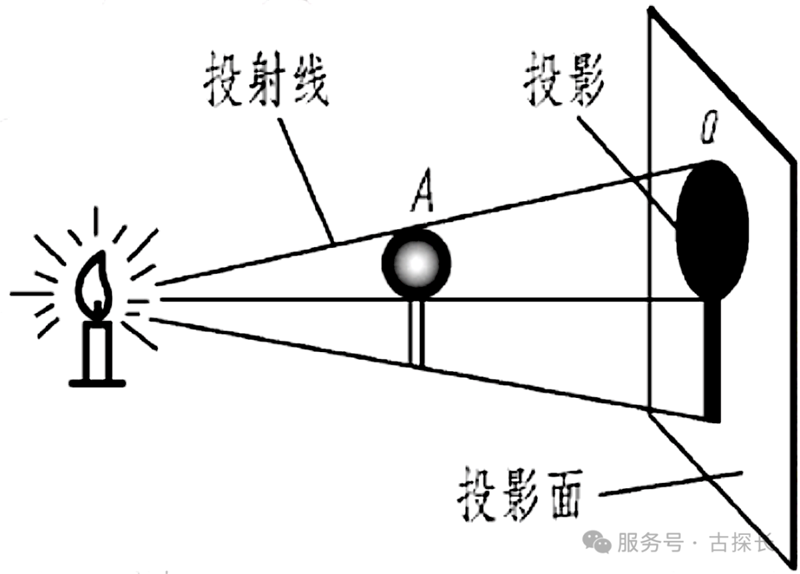

投影原理示意

1.平行投影原理：

平行光线通过被画物体的各点垂直投射到一个假想平面上的影像，便是该物的正投影，按正投影原理绘制的图叫正投影图。

平行光线倾斜于投影面得到的即为斜投影图。

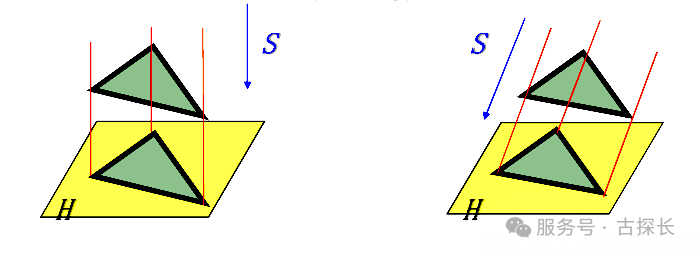

正投影（左） 斜投影（右）

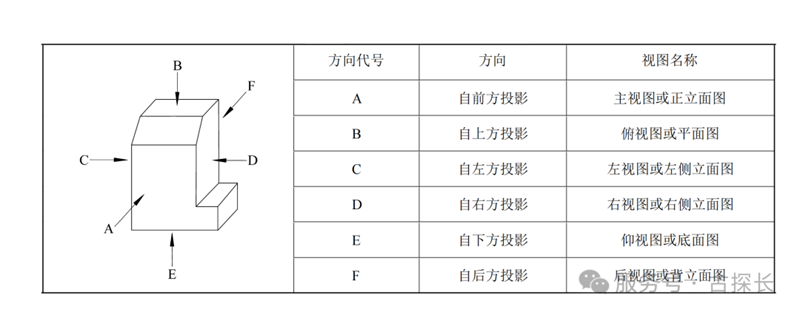

假想平面叫投影面，在六个投影面上得到的图形分别称为：正视图、后视图、左视图、右视图、俯视图、底视图。

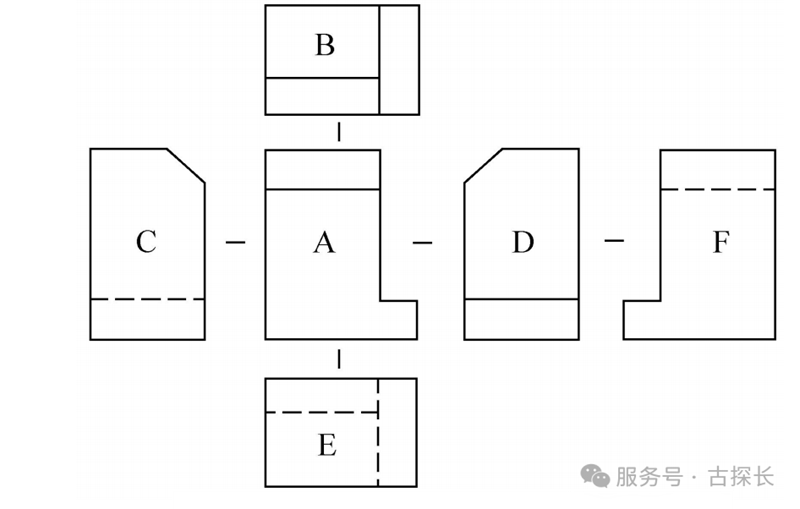

六个投影面视图示意

各投影视图画法示意

绘图时应以能够尽量反映物体主要特征的视图为主视图。

正投影图具有真实性，能直接量测出物体的尺寸。但立体感较弱，所以在绘图时往往选择多个视图，展示复杂遗存的信息。

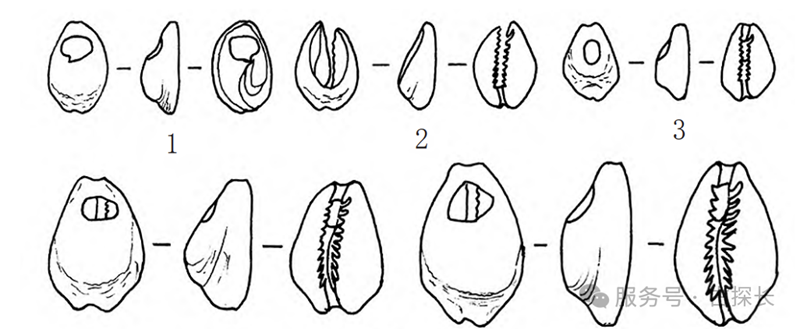

出土遗物的多视图画法示意

2.透视投影原理：

假设在观者和被画物之间置一透明平面，观者对被画物上各点射出的视线与该平面相交，相交点构成的图形便是该物的透视投影。

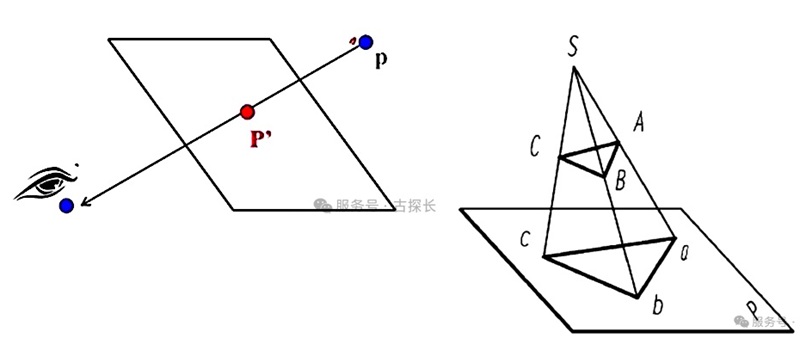

透视投影原理示意

人眼所看到的图像、摄影机捕捉到的图像都是透视图像。

透视图能给人立体感和真实感，但是不能从图中直接读取到原物体的尺寸，绘制起来也比较复杂。

因此，一般作为正投影的补充，用来绘制遗迹复原图、遗物结构图等。

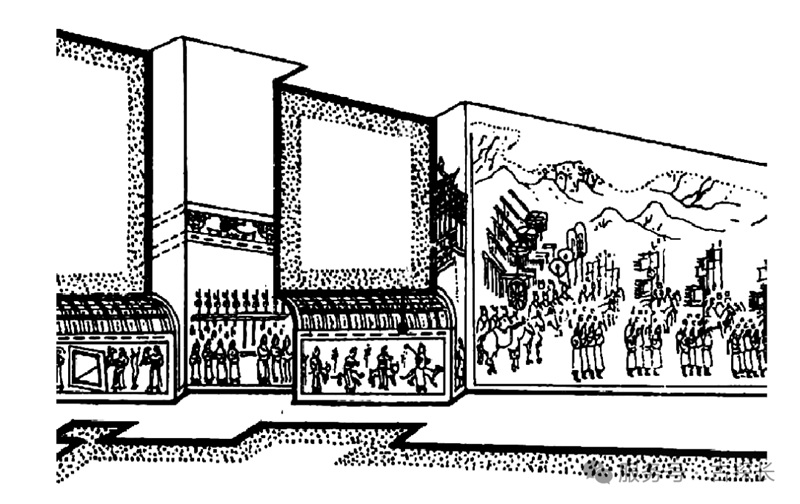

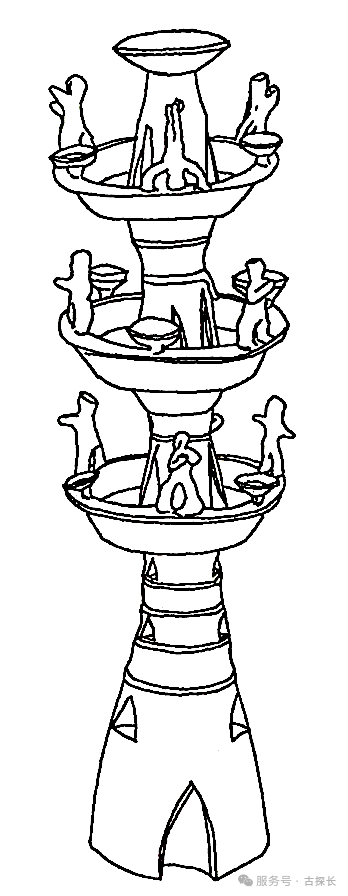

遗迹、遗物的透视图示意

02  “考古绘图的内容”

按照绘制主体可以分为遗迹绘图与遗物绘图。

遗迹绘图：包括遗址位置图、遗迹分布图、勘探图、发掘区总平（剖）面图、探方图、四壁剖面图、遗迹的平（剖）面图等。

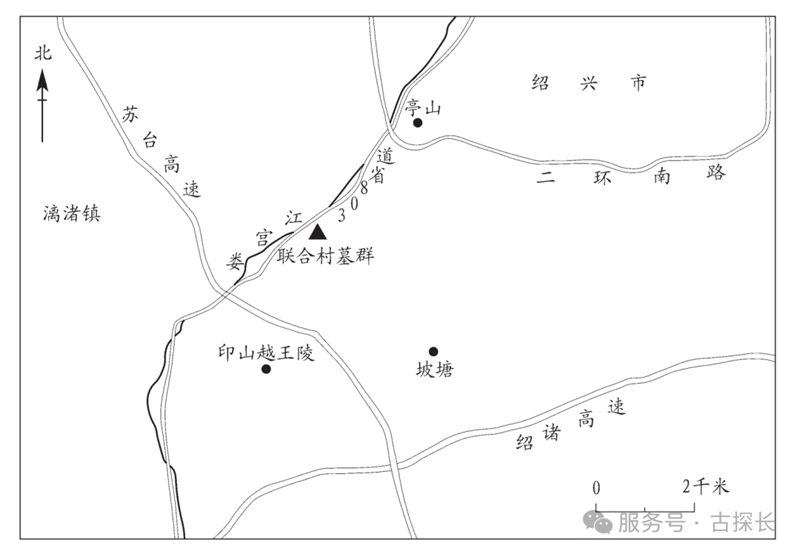

遗址位置图

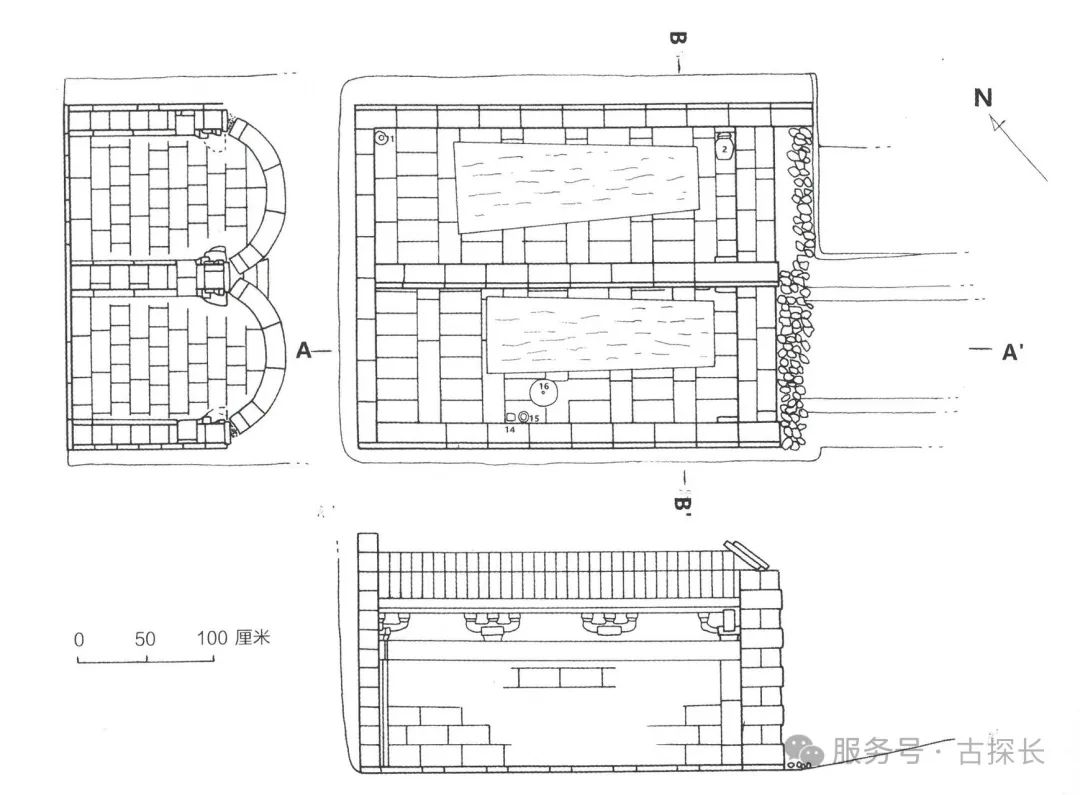

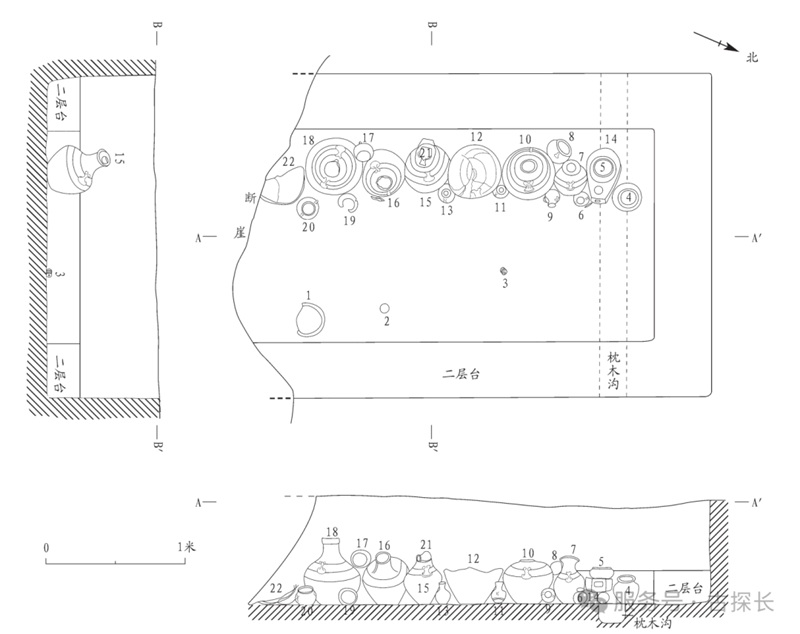

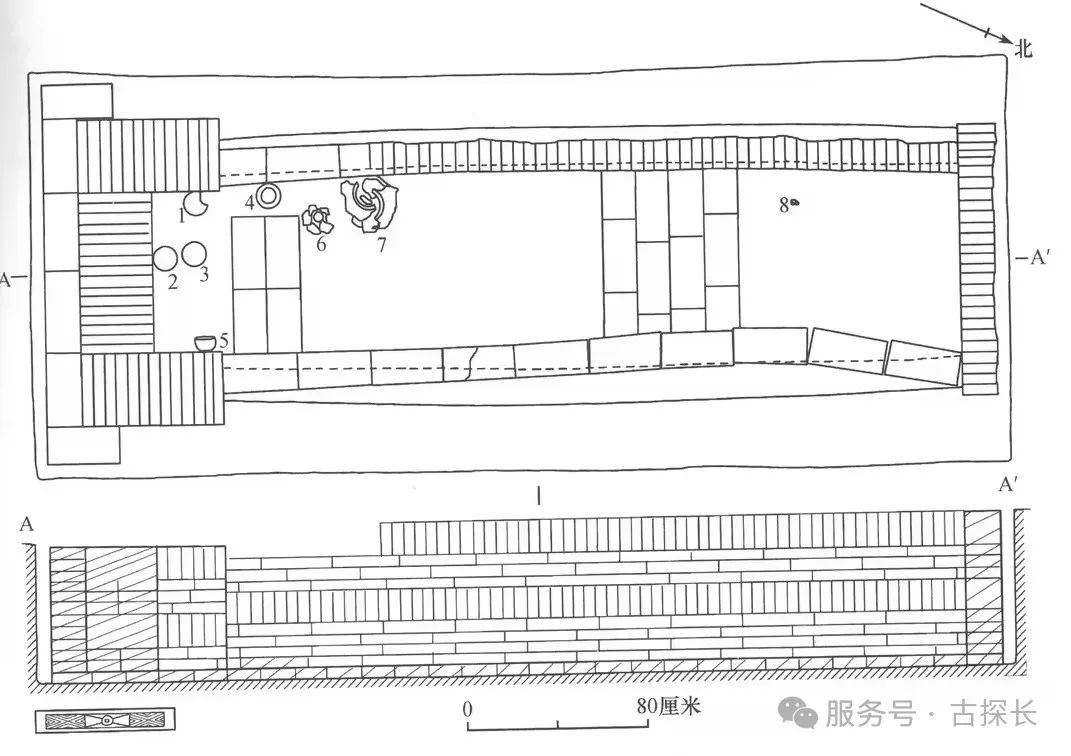

墓葬平剖视图

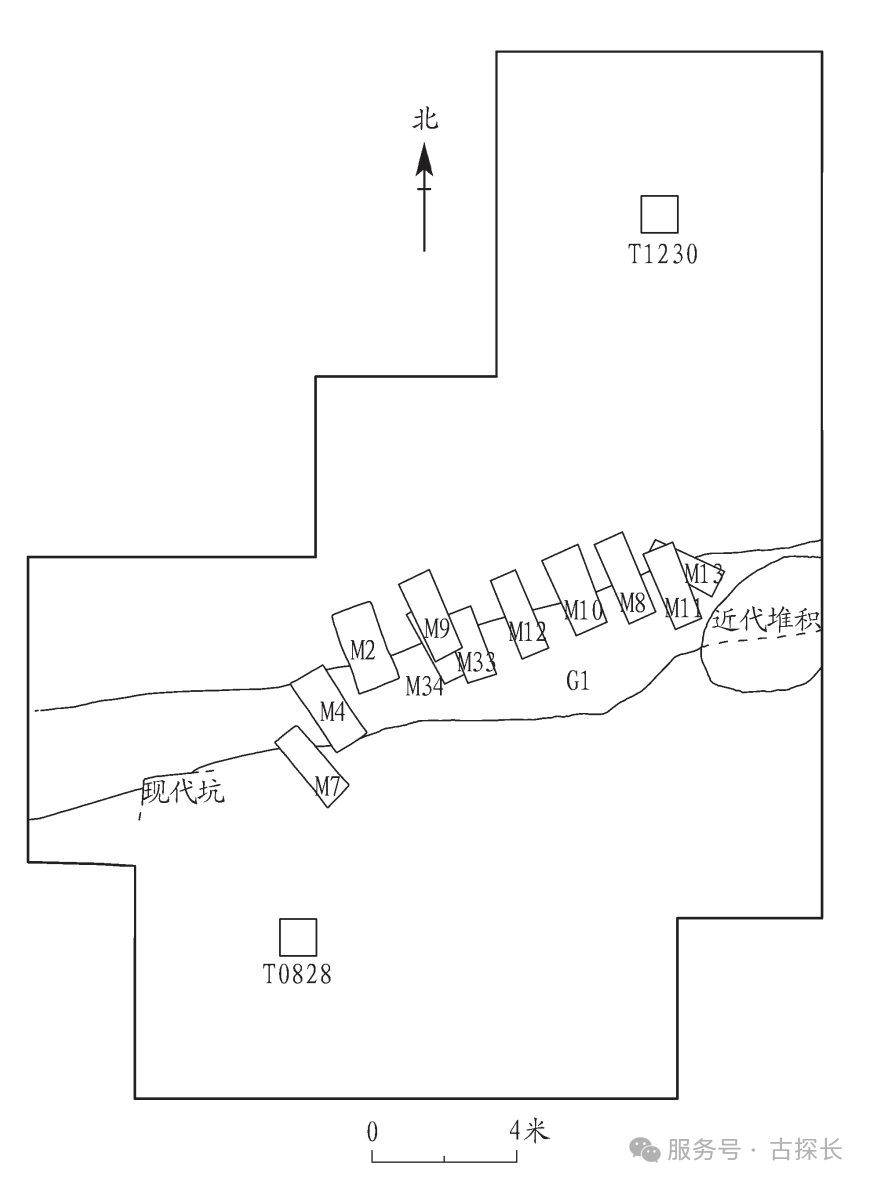

遗迹分布图

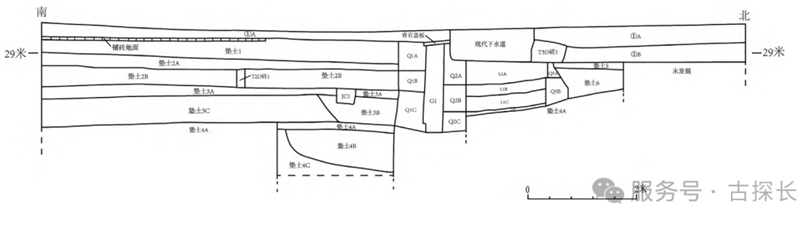

探方壁剖面图

遗物绘图：包括遗物的平、剖面（视）图、纹饰、必要部位的局部图、结构分解图、透视图等。

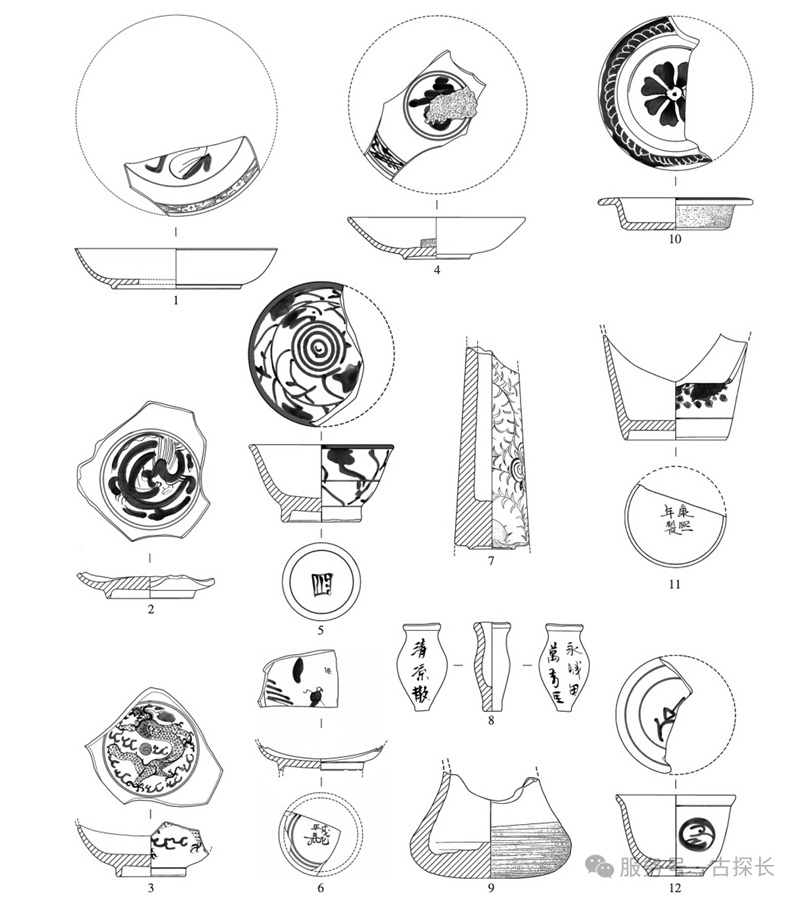

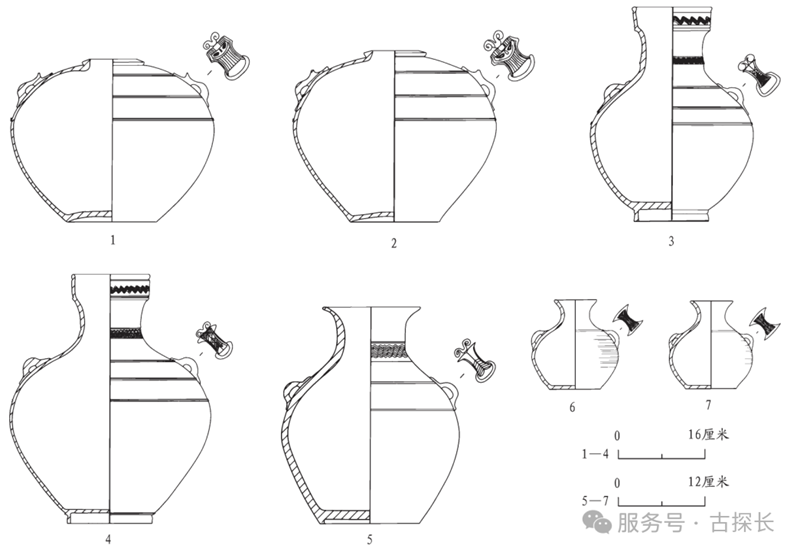

遗物平剖面图与局部图

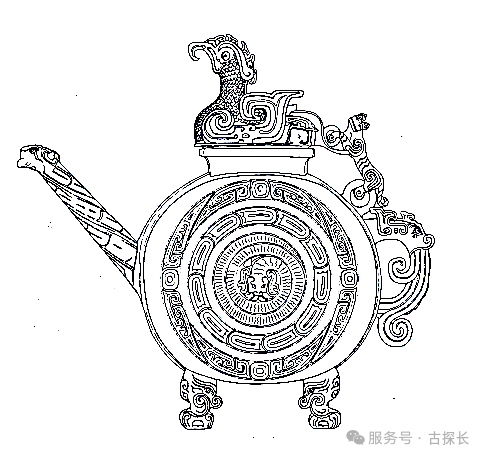

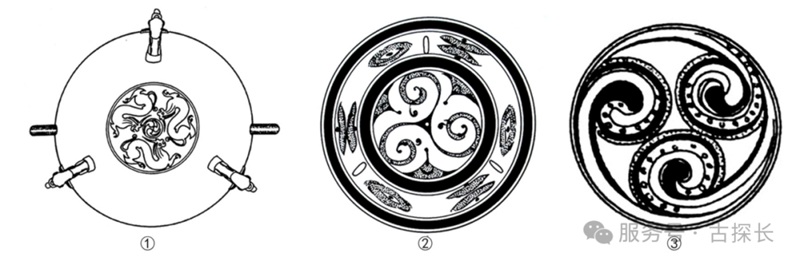

器物纹饰图

器物结构图

按照绘制视角可以分为平面图、剖面图、剖视图。

平面图：

即物体在水平面上的正投影，也就是俯视图。

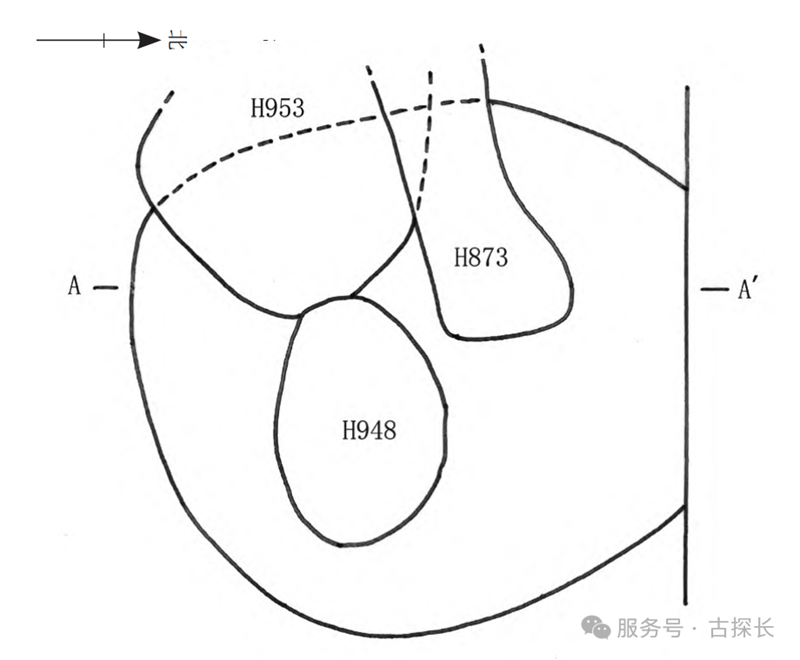

灰坑平面图

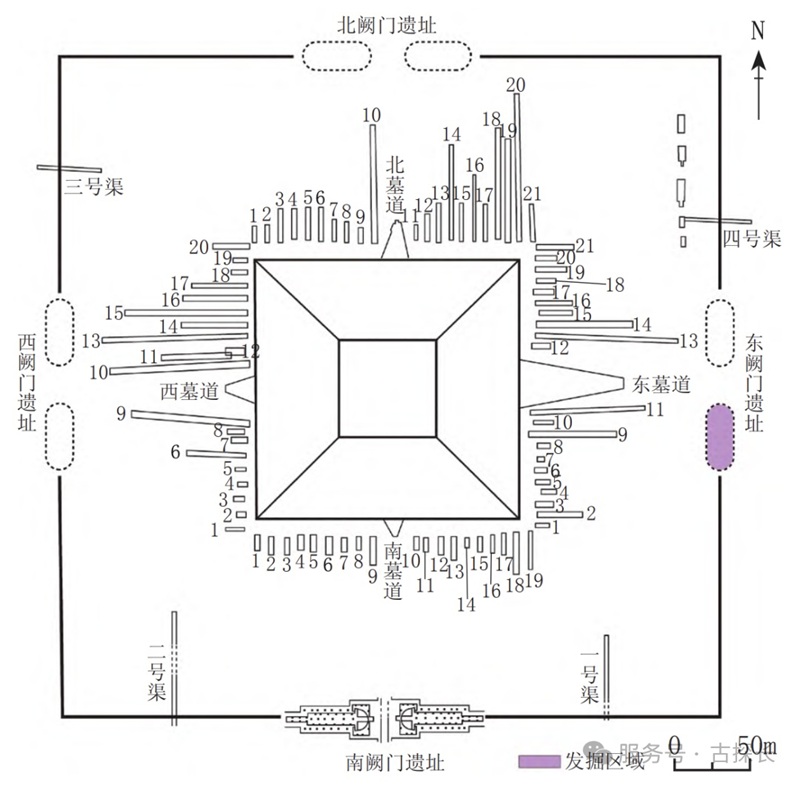

遗址平面图

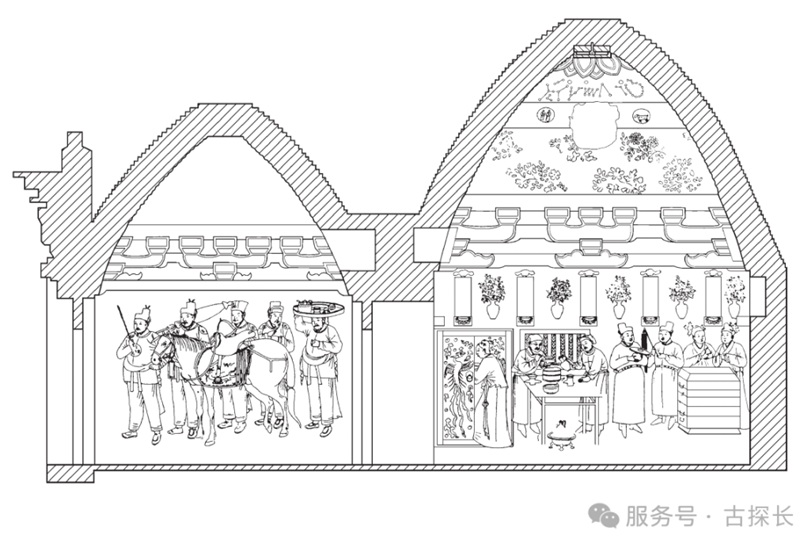

剖视图：

假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投射面投射所得的图形。

剖视图分为全剖视图、半剖视图、局部剖视图。

全剖视图

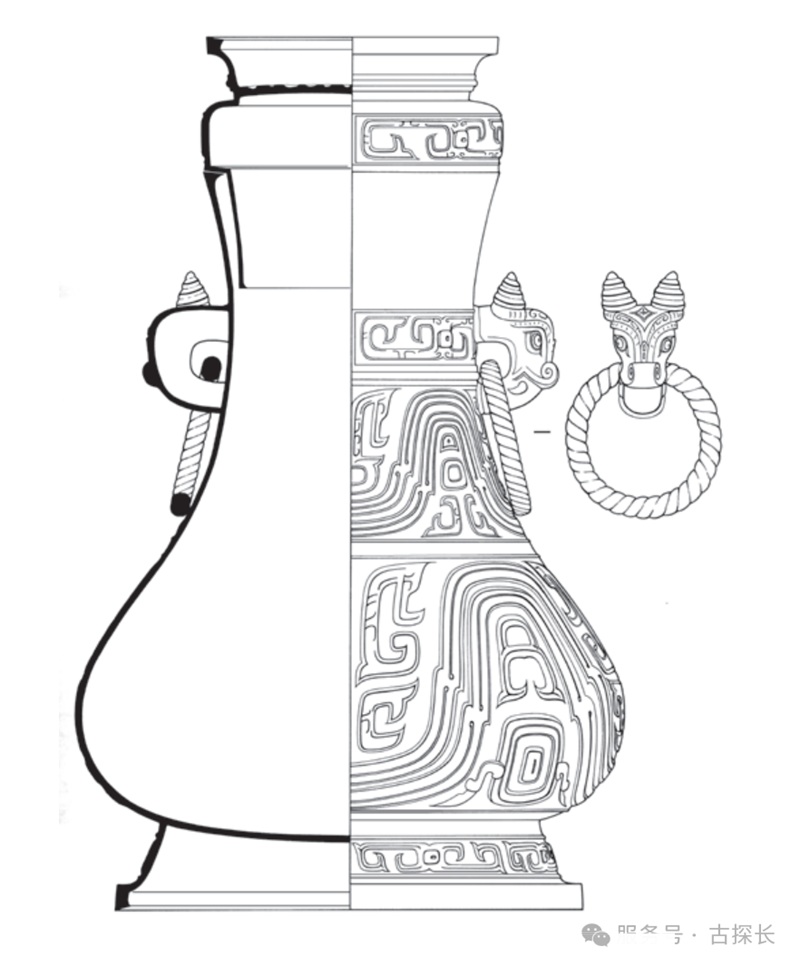

半剖视图

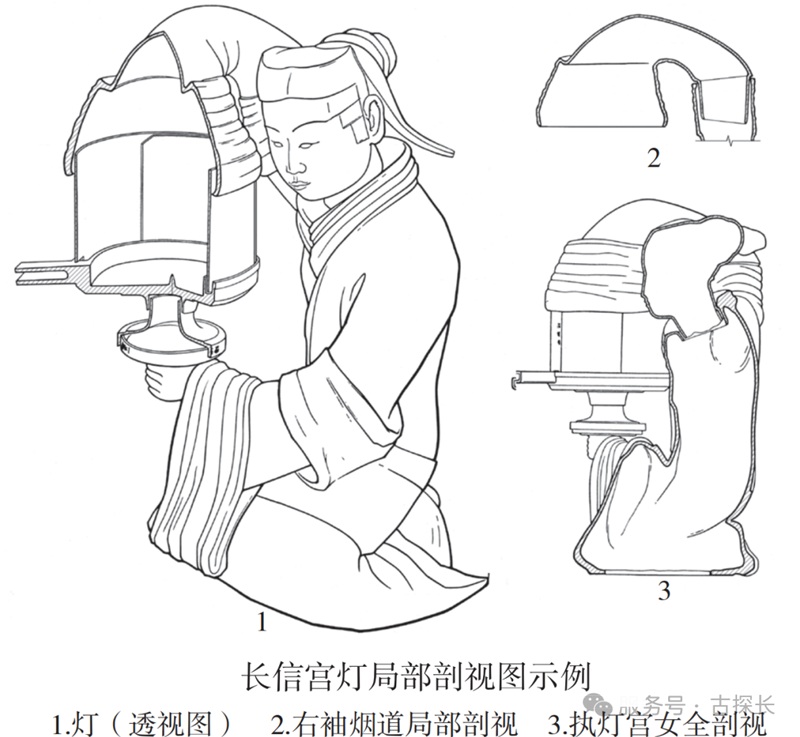

局部剖视图

剖面图：

假想用剖切面将物体的某处剖开，仅画出该剖切面与物体接触部分的图形。

剖面区域内可用剖面线表示，剖面线由若干条间距相等的平行线组成，与剖面的整体方位成右斜或左斜的45度角。

03  “考古绘图工具”

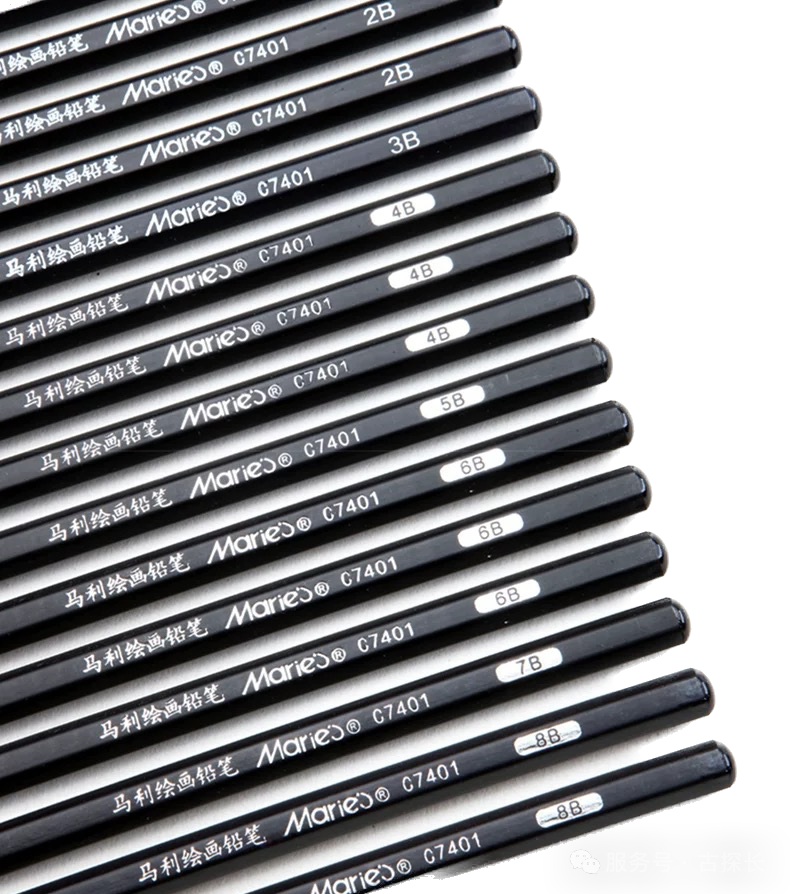

铅笔：

按照软硬程度可以分为以下几种：

硬铅：H、2H、3H、4H、5H、6H

软铅：B、2B、3B、4B、5B、6B

（H越大，芯越硬，颜色越浅。B越大，芯越软，颜色越深。）

使用时，根据图纸的质量和对图样的要求去选择合适硬度的铅笔。

图纸：

考古工作中通常使用米格纸（也称坐标纸）进行绘图，通过格子的数量和长度，对遗迹、遗物进行等比例缩放，使得绘图更加精确和规范。

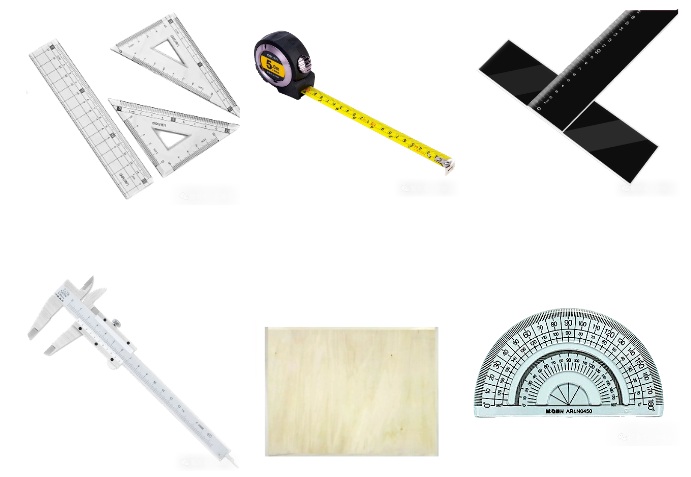

除此之外，考古绘图中还需要用到绘图板、丁字尺、三角板、量角器、卡尺、卡钳、卷尺等进行辅助绘图。

04  “考古绘图的标准”

图线：

根据国家标准的规定，图线的规格应标准化。

实线表示物体看得见的轮廓线，一般外粗内细。

虚线表示物体看不见的轮廓线以及物体复原部分。它的粗细程度与其所处的部分之实线相等，虚线线段长度与其间隔长度以4:1为宜。

点划线又称中心线，表示物体的中心线或轴线。

尺寸线表示物体的尺寸及境界线。

展开线表示物体的展开线段。

断裂线表示不完整物体的折断处或破裂处。

剖面线表示被剖割的断面，剖线倾斜45°为宜，线条均匀一致，间距相等。

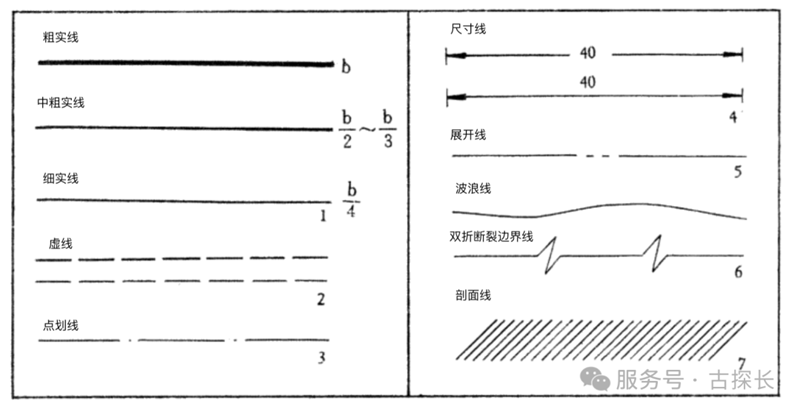

各种图线线型示意

符号：

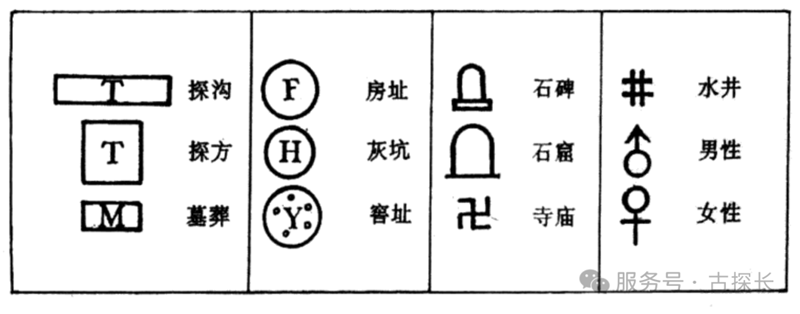

除了通用的地图图例之外，在图纸上有时还要加入考古工作需要的各种符号。

比如，“T”表示探沟或探方，“M”表示墓葬，“F”表示房址，“H”表示灰坑，“Y”表示窑址，“K”表示灶炕等等。

如果说手铲和探铲是考古工作者的刀与剑，

那么笔和尺就是考古人的“第三只眼”。

它们能让废墟“开口说话”，

而每一根线条，

都是我们与古人对话的桥梁。

这就是考古绘图的意义。
